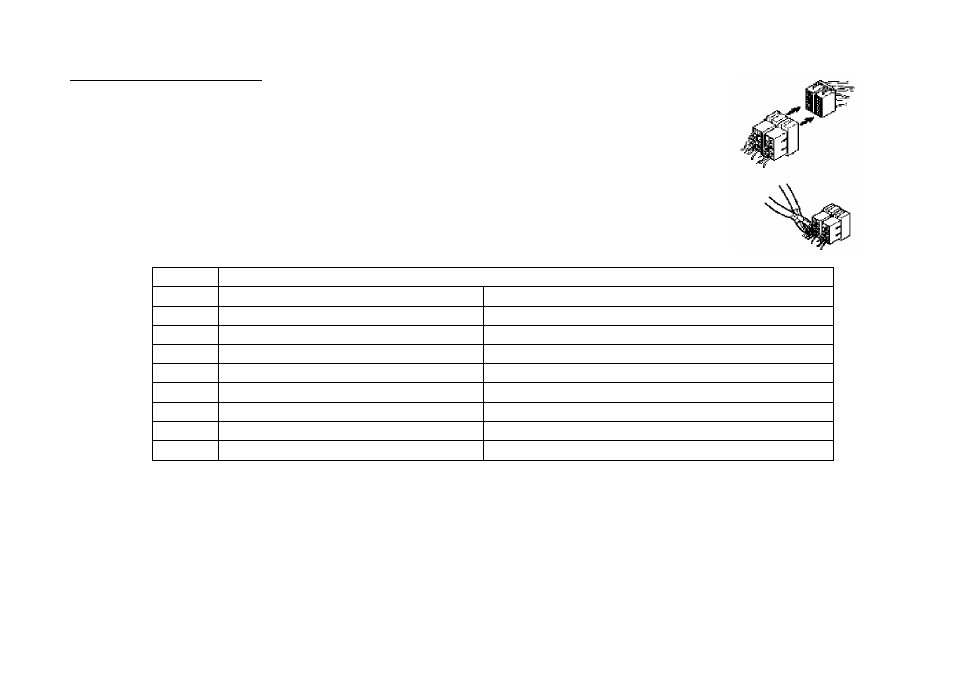

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на
рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)—Голубой
2
Задний правый(-)—Голубой/Белый
3
Передний правый(+)—Серый
4
Питание 12В (+)/желтый
Передний правый(-)—Серый/Белый
5
Авто антенна /синий
Передний левый(+)—Зелен^
1Й
6
Подсветка панели/белый
Передний левый((-)—Зеленый/Белый
7
ACC+/кpacный
Задний левый(+)—Коричневый
8
Земля/черный
Задний левый(-)—Коричневый/Белый
