в противном случае, может быть перегружен или выйти из строя усилитель.
Установка/ подключение

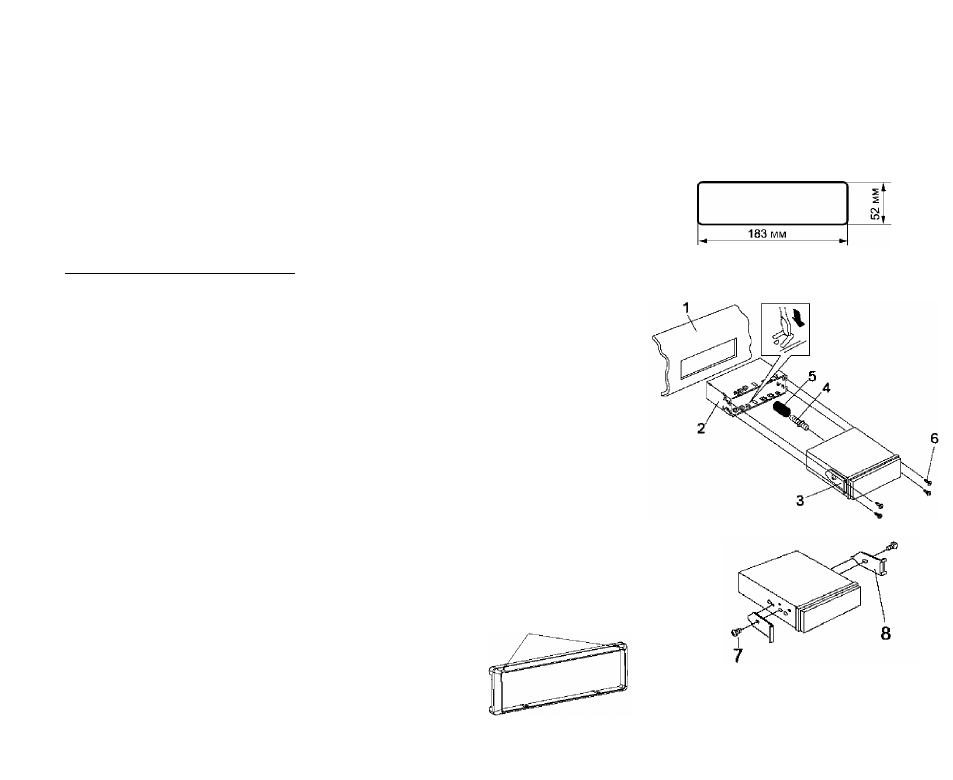

Данное изделие может быть установлено в приборную панель, имеющую
отверстие с размерами, указанными ниже. Передняя панель должна иметь
толщину ~ 4,5 - 5,5 мм, чтобы быть способной надежно удерживать изделие.
Первый вариант установки
1.
Вставьте установочный кожух (2) в приборную панель (1);
выберите
на
кожухе
те
металлические
язычки,
которые
соответствуют толщине приборной панели, и отогните их наружу
при помощи отвертки, чтобы зафиксировать кожух на месте.
2.
При помощи 2 винтов М5 (7) закрепите 2 установочные панели (3)
на обеих сторонах магнитолы.
3.
Закрепите заднюю сторону магнитолы с помощью установочного
болта (4).
4.
На установочном болте Вы можете установить резиновую втулку
(5), обеспечив тем самым надежную фиксацию изделия в отсеке
для магнитолы автомобиля.
5. Установите магнитолу в установочный кожух (2). При помощи 4
винтов М2 соедините установочные панели (3) и установочный
кожух
(2)
.
Выемки вверх
6.
Установите рамку выемками наружу вверх.
57
