Примечание
: Если парковочный провод подсоединен к рычагу стояночного тормоза, изображение на
дисплее будет переключаться между стандартным режимом и предупредительной надписью к этой
функции. Эта функция отключает видео сигнал во время движения, чтобы водитель не отвлекался от
дороги. При активации ручного тормоза видео сигнал снова появляется.
Внимание
: Не меняйте соединение красного и желтого проводов!!!
Для некоторых моделей необходимо будет изменить соединение проводов питания, как показано на
картинке (измененное соединение), во избежание сброса всех настроек устройства после выключения
зажигания. Перед установкой свяжитесь с Вашим региональным дилером.

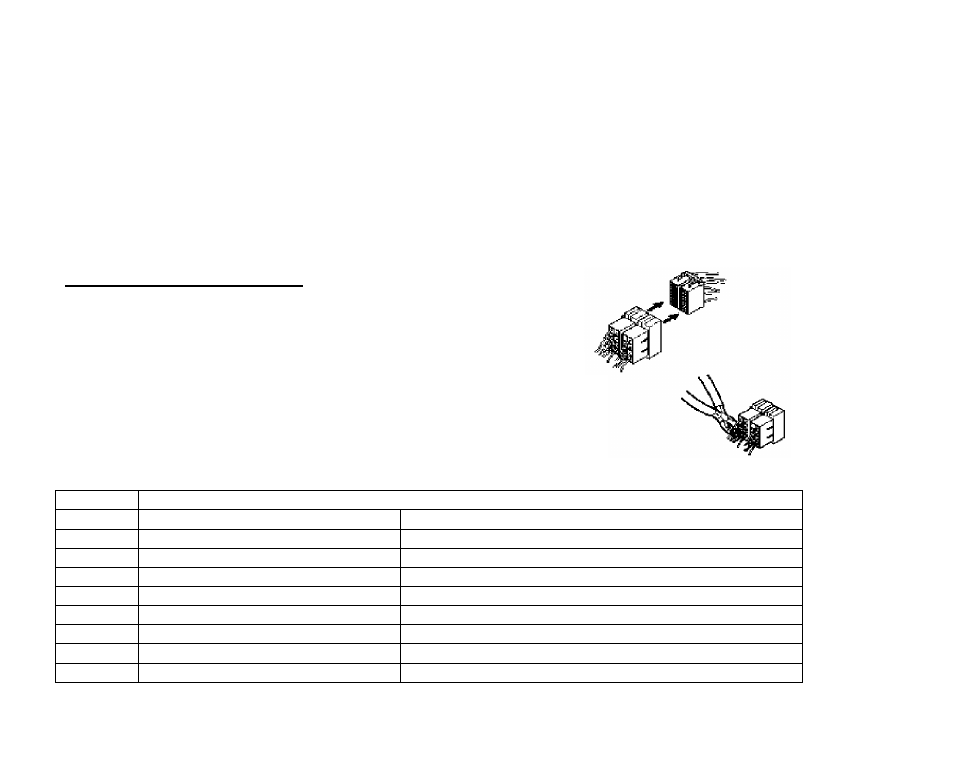

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте в
провода перед подключением, неправильное подключение
может привести к повреждениям изделия.
3. Обрежьте разъем, подключите цветные головки разъема к шнуру
питания батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)---Серый
2
Задний правый(-)---Серый/Черный
3
Передний правый(+)---Зеленый
4
Питание 12В (+)/оранжевый
Передний правый(-)—Зеленый/Черный
5
Авто антенна /желтый
Передний левый(+)---Синий
6
Передний левый(-)---Синий/Черный
7
ACC+/кpacный
Задний левый(+)---Коричневый
8
Земля/черный
Задний левый(-)---Коричневый/Черный
