Русский | 25
Крепление лицевой панели

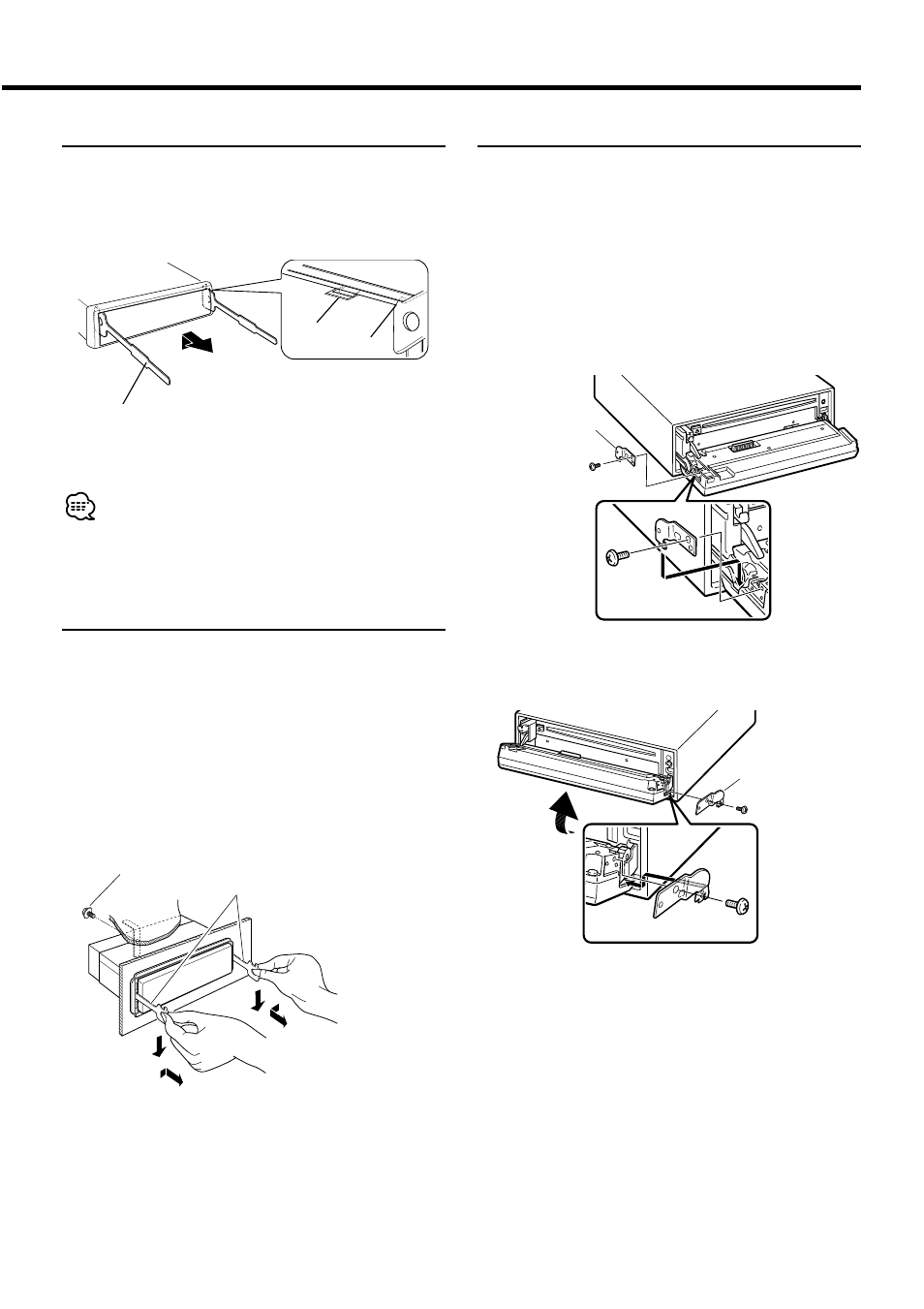

Извлечение жесткой резиновой рамы
1 Вставьте выступы на ключах извлечения CD-реси-
вера и освободите два фиксатора на верхнем уров-
не.
Приподнимите и потяните раму вперед, как показано
на рисунке.
Фиксатор
Выступ
Принадлежность (2)
Ключ извлечения
2 Когда верхний уровень будет разблокирован, осво-
бодите два нижних фиксатора.
- Рама может быть извлечена аналогичным способом,
начиная снизу.
Извлечение CD-ресивера
1 Извлеките жесткую резиновую раму, как описано
выше.
2 Открутите фиксирующий шуруп (M4х8) на задней
панели
3 Вставьте два ключа извлечения CD-ресивера в
отверстия с каждой стороны, как показано на рисун-
ке.
4 Нажмите вниз на ключи и потяните ключи на себя,
пока магнитола до половины не будет извлечена.
¤
Шуруп (М4х8)
(приобретается дополнительно)
Принадлежность (2)
- Будьте осторожны, не получите травму.
5 Руками вытяните CD-ресивер до конца на себя. Не
уроните CD-ресивер.
Если Вы захотите, Вы можете прикрепить лицевую
панель к основному блоку СD-ресивера, чтобы она
не упала.
1 Извлеките жесткую резиновую раму, как описано
выше.
2 Откройте лицевую панель, нажав кнопку открыва-
ния лицевой панели.
3 Прикрутите шуруп (диаметр 2 мм, длина 5 мм)
(принадлежность (5)) и скобу (принадлежность (6)) к
отверстию, как показано на рисунке.
Принадлежность (6)
Принадлежность (5)
4 Прикрутите шуруп (диаметр 2 мм, длина 5 мм)
(принадлежность (5)) и скобу (принадлежность (7)) к
отверстию, как показано на рисунке.
¤
- Никогда не вставляйте шурупы крепления панели в лю-
бые другие отверстия. Если Вы вставите шурупы в другие
отверстия, шурупы могут привести к повреждению меха-
нических частей внутри CD-ресивера.
Принадлежность (7)
Принадлежность (5)
