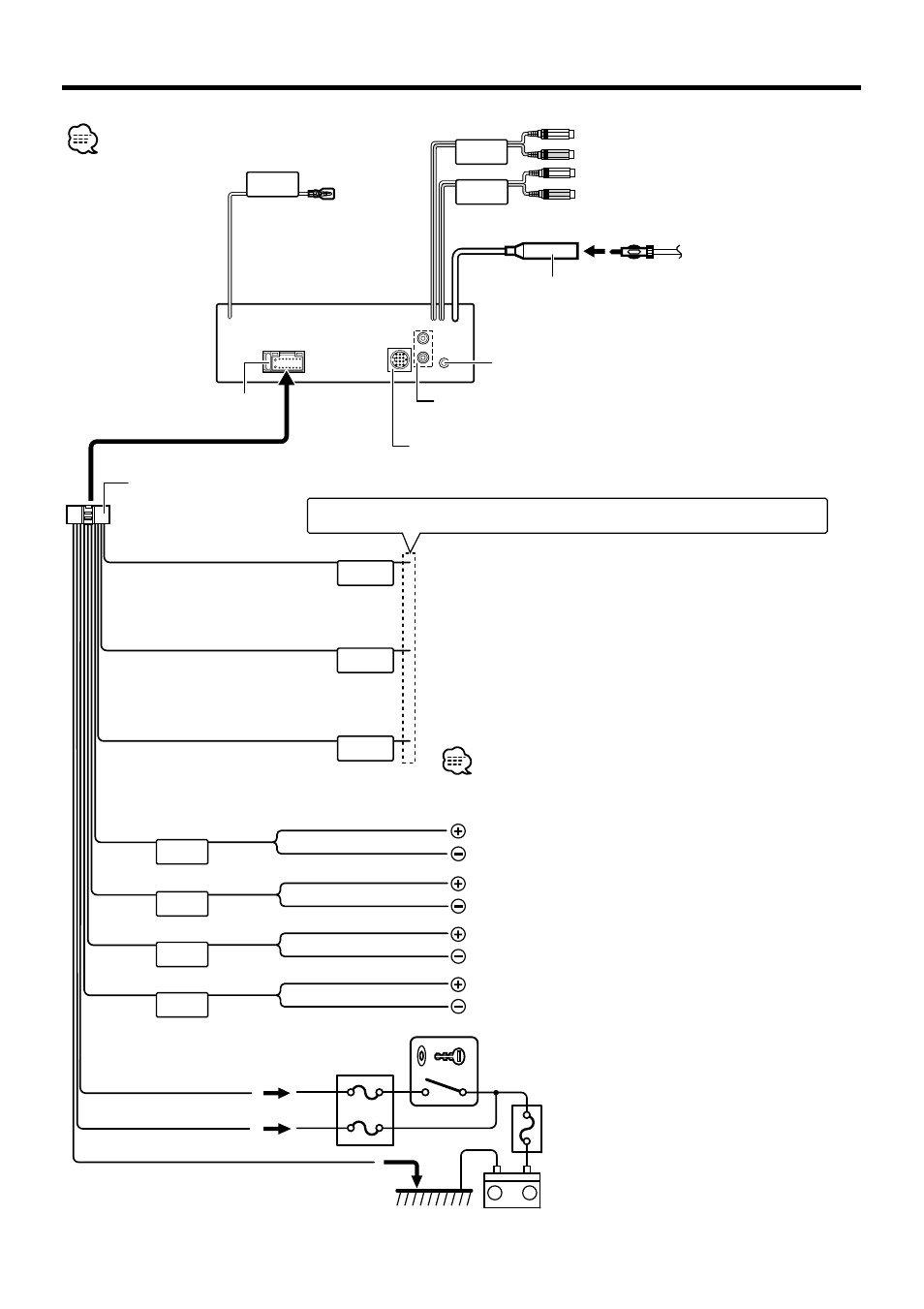

Подключение проводов к соединительным гнездам
P.CONT
ANT CONT
MUTE
FRONT L
FRONT R
REAR L
REAR R
–
+
FRONT
REAR
REMO.CONT
Информация о подключении этих проводов
приведена в соответствующих инструкциях
по эксплуатации.
Чтобы использовать пульт
дистанционного управле-
ния на рулевой колонке,
Вам понадобится индиви-
дуальный переходник для
пульта ДУ (не поставляет-
ся в комплекте), соответ-
ствующий Вашему автомо-
билю.
Пульт ДУ на рулевой колонке
(светло-синий/желтый)
Выход левого тылового канала (белый)
Выход правого тылового канала (красный)
Выход левого фронтального канала (белый)
Выход правого фронтального канала (красный)
Вход антенны FM/AM
Вход AUX (стереофонический)
Используйте стереофонический миништекер,
не имеющий никакого сопротивления.
Выход левого канала сабвуфера (белый)
Выход правого канала сабвуфера (красный)
К дисковому чейнджеру Kenwood/внешнему устройству
Предохранитель (10 А)
Жгут проводов
(принадлежность 1)
Если Вы не подключаете этот кабель, убедитесь в том,
что он находится внутри контактного столбика.
Провод управления питанием
(синий/белый)
Провод управления приводом
антенны (синий)
Провод приглушения звука при
телефонном звонке (коричневый)
Когда используется внешний усилитель, подключите к гнезду управления
питанием.
В зависимости от используемой антенны подключите либо к контакту управ-
ления антенны, либо к контакту питания бустерного усилителя антенны
пленочного типа.
Подсоедините к контакты, который заземляется, когда звонит телефон или
во время разговора.
Особенности подключения навигационной системы Kenwood
изложены в инструкции по ее эксплуатации.
Белый
Белый/черный
Серый/черный
Зеленый/черный
Фиолетовый
Серый
Зеленый
Фиолетовый/Черный
К фронтальной левой АС
К фронтальной правой АС
К тыловой левой АС
К тыловой правой АС
Провод системы
зажигания (красный)
Провод аккумулятора (желтый)
Провод заземления (черный) (-) (на корпус)
Блок предох-
ранителей
АСС
Ключ зажигания
Блок предохранителей
(основной)
Аккумулятор
