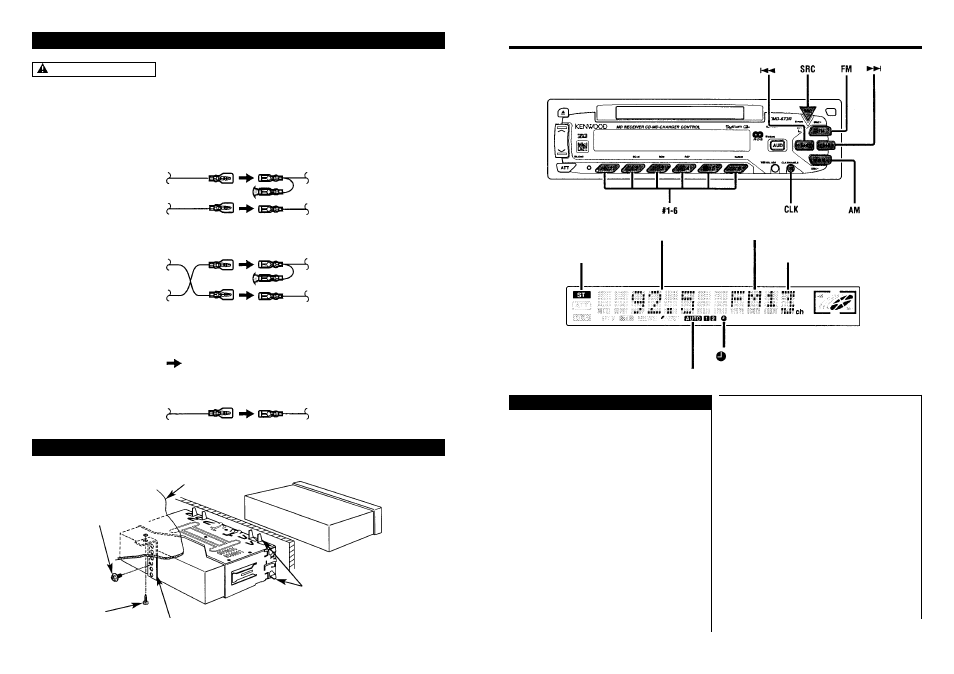

Подсоединение кабелей к гнездам для подключения
Функции тюнера
Настройка на станцию
Индикатор ST
Частота настройки
Дисплей диапазонов частот
Номер станции фиксиро-
ванной настройки
Индикатор AUTO
индикатор
1 Последовательным нажатием на кнопку SRC
(источник) выберите режим радиоприемника.
После выбора радиоприемника на дисплее
появится индикатор «TUNER».
2 Для выбора частотного диапазона нажмите
кнопку FM èëè AM.
Каждое нажатие на кнопку FM приводит к пере-
ключению частотного диапазона в следующем
порядке: FM1, FM2 è FM3. Чтобы выбрать час-
тотные диапазоны MW è LW, нажимайте кнопку
AM.
3 - Настройка в режиме
автоматического поиска
Для настройки в сторону увеличения частоты
нажмите кнопку >>I.
Для настройки в сторону уменьшения частоты
нажмите кнопку I<<.
- Настройка в режиме поиска станции фикси-
рованной настройки
Для настройки на следующую станцию фикси-
рованной настройки нажмите кнопку >>I (в
сторону возрастания номера станции), а для
настройки на предыдущую станцию фиксиро-
ванной настройки - кнопку I<< (в сторону убы-
вания номера станции).
ЗАМЕЧАНИЕ
Если на частотах, сохраненных в памяти стан-
ций фиксированной настройки, принимаются
радиостанции, которые не были записаны в
память перед выездом в длительное путеше-
ствие, то номер станции фиксированной на-
стройки не отображается на дисплее. В таких
случаях нажатие на кнопку I<</>>I с целью
поиска запрограммированной станции приво-
дит к приему 1 станции фиксированной на-
стройки.
- Ручная настройка
Нажимайте кнопку >>I для увеличения частоты
на один шаг. Нажимайте кнопку I<< для умень-
шения частоты на один шаг.
ЗАМЕЧАНИЕ
- При приеме стереофонических радиостан-
ций загорается индикатор ST.
- Информация о выборе режима настройки
приведена далее.
Подключение кабелей к соединительным гнездам
ПРЕДУПРЕЖДЕНИЕ Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно.
Стандартное соединение для жгута проводов описано ниже в пункте [1]. Если штыри разъема ISO
расположены соответственно пункту [2] или [3], следует провести соединение в соответствии с
рисунком.
[1] (Стандартная настройка) Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
зажиганию, а штепсель А-4 (желтый) подсоединен к постоянному электропитанию.
Аппарат
Автомобиль
Кабель зажигания (красный)
Кабель батареи (желтый)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
[2] Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного
электропитания, а штепсель А-4 (желтый) соединен с зажиганием.
Аппарат
Автомобиль
Кабель зажигания (красный)
Штепсель А-7 (красный)
Кабель батареи (желтый)
Штепсель А-4 (желтый)
[3] Штепсель А-7 (красный) автомобильного разъема ISO не подсоединен вообще, однако штепсель
А-4 (желтый) подсоединен к источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного электропитания).
Аппарат
Автомобиль
Кабель зажигания (красный)
Подсоедините к источнику питания, который
может включаться и выключаться от ключа
зажигания.
Кабель батареи (желтый)
Штепсель А-4 (желтый)
Установка
- Установка
Противопожарная перегородка
или металлическая опора
Винт (М4х8) (можно
купить в магазинах)
Саморез (можно
купить в магазинах)
Металлическая крепежная лента
(можно купить в магазинах)
Следует согнуть выступы сбороч-
ной части с помощью отвертки или
подобного инструмента и прикре-
пить ее на место.
