Функции тюнера – Инструкция по эксплуатации Kenwood KMD-673R
Страница 10
10
27
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Функции тюнера
Память станций
фиксированной настройки
Вы можете сохранить частоту настройки теку-
щей радиостанции в памяти, чтобы впослед-
ствии настраиваться на эту радиостанцию од-
ним нажатием на кнопку.
1 Выберите частотный диапазон/радиостан-
цию, которую вы хотите сохранить в памяти
станций фиксированной настройки.
2 Нажмите и удерживайте в нажатом состоянии
в течение 3 секунд одну из кнопок (#1-6), в
ячейке памяти которой Вы хотите сохранить
настроенную радиостанцию. Номер кнопки
мигнет на дисплее один раз, показывая, что
данные были сохранены в памяти.
Вызов станции
фиксированной настройки:
Нажмите кнопку соответствующей станции
фиксированной настройки (#1-6). На дис-
плее будет отображен номер вызванной
станции.
ЗАМЕЧАНИЕ
В каждом диапазоне FM1, FM2, FM3 è AM (MW
è LW) в памяти могут быть сохранены по 6
радиостанций.
Переключение дисплея для тюнера
Во время прослушивания радиостанций Вы
можете изменять отображаемую на дисплее
информацию.
Переключение дисплея:
Каждое нажатие на кнопку CLK приводит к
изменению дисплея следующим образом:
... - название программы (во время приема
станции RDS)/Частота настройки радиостан-
ции - радиотекст - часы - дата ...
Отображение частоты настройки:
В течение одной или нескольких секунд
удерживайте кнопку CLK в нажатом состо-
янии. Вместо названия станции на дисплее
в течение 5 секунд будет отображаться ча-
стота настройки для станции RDS.
ЗАМЕЧАНИЕ
- Если станция системы RDS, на которую в
данный момент настроен тюнер, не осуществля-
ет вещание текстовой информации, но включен
режим отображения на дисплее радиотекста,
на дисплее появится сообщение «NO TEXT»
(ОТСУТСТВУЕТ ВЕЩАНИЕ РАДИОТЕКСТА). При
поступлении сигнала ожидания на дисплее
появится сообщение «Waiting».
- Во время отображения часов на дисплее
светится символ, изображающий часы.
ПРЕДУПРЕЖДЕНИЕ
Во избежание аварий водители не должны
смотреть на дисплей во время движения.

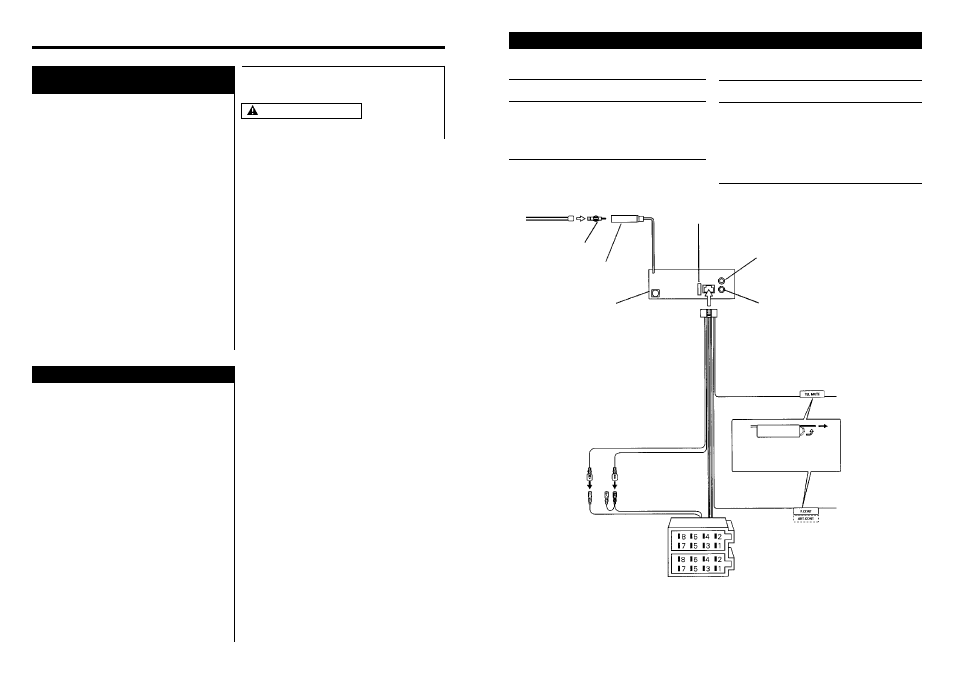

Адаптер для кабелей
антенны (ISO-JASO)
(принадлежность 3)
Кабель антенны (ISO)
Вход антен-
ны FM/AM
Управляющий вход диско-
вым чейнджером KENWOOD
ЗАМЕЧАНИЕ
Чтобы подключить эти кабе-
ли, обратитесь к инструкции
по эксплуатации дискового
чейнджера.
Предохранитель (10А)
Тыловой левый выход (белый)
Тыловой правый выход (красный)
Жгут проводов
(принадлежность 1)
Кабель аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Подсоедините к заземлен-
ному выводу, когда зазвонит
телефон или во время раз-
говора.
Кабель приглушения TEL
(коричневый)
Если вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/уп-
равляющий кабель приво-
да антенны (синий/белый)
ПРИМЕЧАНИЕ
Особенности подключения
навигационной системы
KENWOOD изложены в ин-
струкции по ее эксплуата-
ции.
Подсоедините или к выводу
управления питанием,
пользуясь усилителем пита-
ния, который входит в комп-
лект поставки, или к выводу
управления антенной в ав-
томобиле.
Подключение кабелей к соединительным гнездам
