124
Функции и изображения

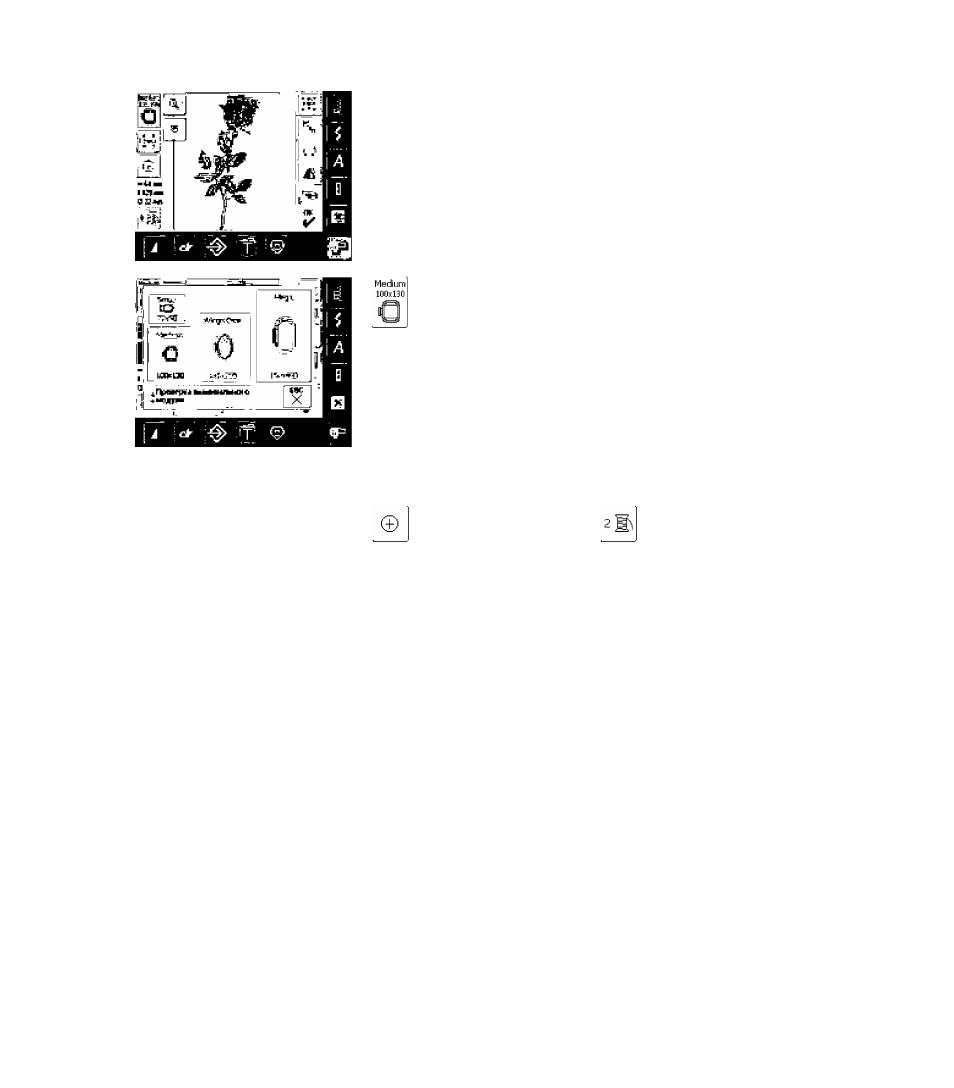

Экран Edit 2
Экран Edit 2 служит для изменения образцов вышивки
(напр. изменение размеров, зеркальный поворот,
вращение и т.п.)
Выбор вышивальных пялец
■ индикация оптимальных пялец
для выбранного образца
■ нажмите эту кнопку
■ откроется экран выбора
возможных пялец с указанием
размеров (в мм)
Возможности выбора пялец
■ выберите нужные пяльцы (малые,
средние, большие овальные или "Меда")
■ экран закроется и выбранные пяльцы
появятся в поле
■ после нажатия поля "Проверка модуля"
выполняется калибровка вышивального
модуля (обход по контрольным точкам).
При этом пяльцы не должны быть
установлены!
■ экран можно закрыть также без выбора
пялец кнопкой "ESC"
(íieS:
+ +
Проверка пялец и образца
■ нажмите эту кнопку = пяльцы
переместятся в продольном
направлении, чтобы считать
размеры закрепленных пялец;
если нужно только
идентифицировать пяльцы,
нажмите поле "ESC"
■ размер образца определяется
путем обхода по контуру 4
кнопками со стрелками
■ при комбинации образцов
можно определить размер
всей комбинации, но также и
размеры отдельных образцов
■ кнопкой "Переключение"
можно выбрать нужный
образец в комбинации
■ кнопкой "ESC" можно
вернуться в меню Edit
■ установленные пяльцы
показываются на экране, а
также в поле "Выбор пялец"
■ если нет пяльцев или
установлены слишком малые
пяльцы, появится сообщение
об ошибке
Й 33 min.
Середина образца
■ нажмите эту кнопку
■ точное положение середины
образца будет показано
курсором на экране
■ передвигайте пяльцы, пока
игла не встанет точно в
середине образца
■ снова нажмите на поле
■ на экране снова будет
отмечен курсором первый
стежок образца
«125mm
Ф 95mm
Размеры образца
■ ширина и высота образца в
миллиметрах
Время вышивания
■ индикация общего времени
вышивания выбранного
образца
Количество цветов
■ индикация количества цветов
образца
■ нажмите эту кнопку
■ откроется панель индикации
цветов образца (чтобы
закрыть эту панель снова
нажмите кнопку)
<1 □
1
Н
0
и
^
1СКСП1Щ
Г
Панель индикации цветов
образца
■ стрелками можно прокрутить
последовательность цветов
■ индикация того или иного
цвета появится в
информационном поле, а
также на экране
■ нажмите на информационное
поле
■ появится экран "Замена
цвета/марки?
■ можно заменить цвет или
марку нитки
031508.50.18 0512 а640 RU
