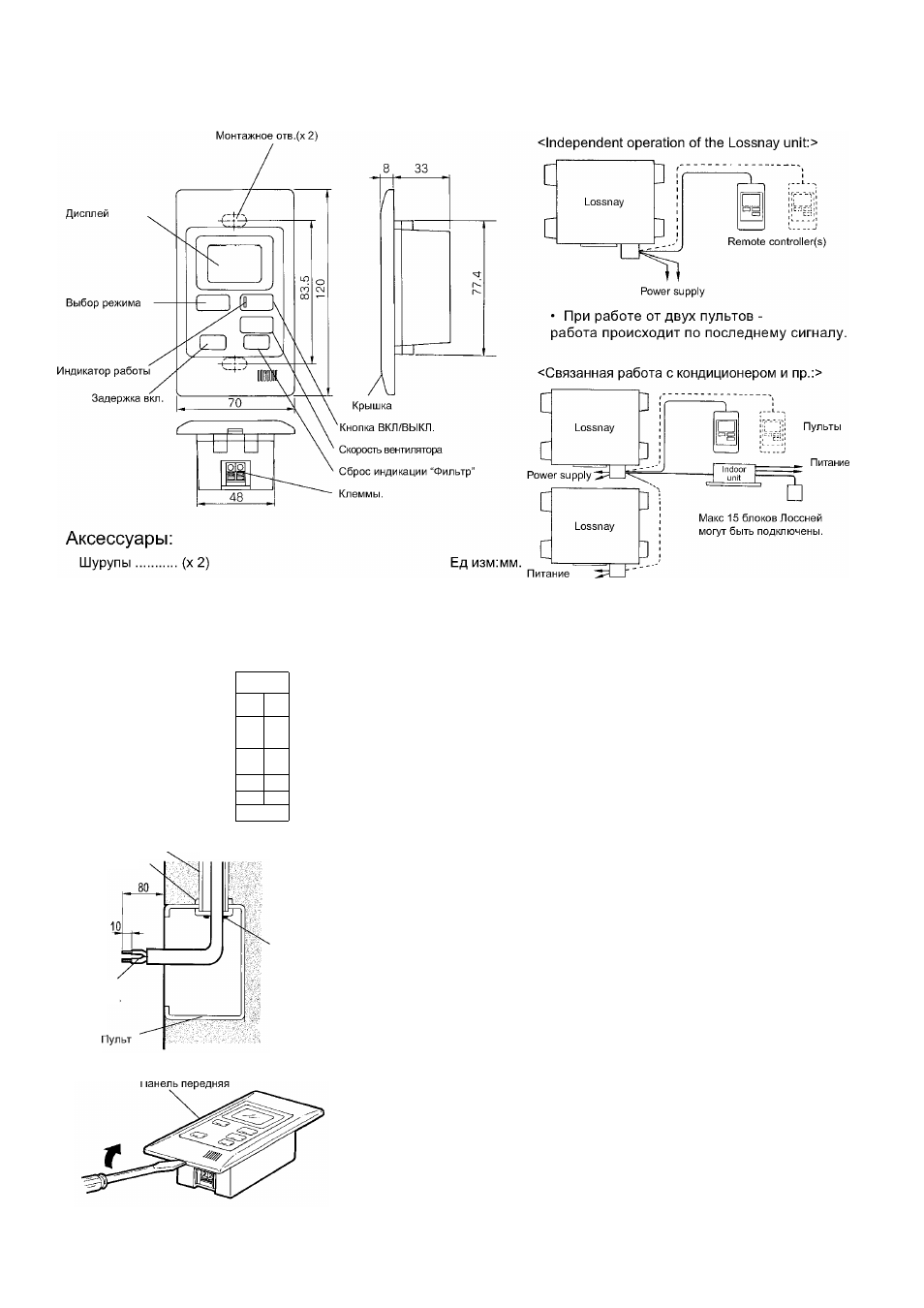

1.5 Внешние размеры и составные части
Типичная установка.
1.6 Установочные размеры.
5;^
16 16,
гФ-
о
--0--
54
1.5
^ Г I
>
-1
[ Г !
П
1
и Г
Г |10'
44
10
1. Кабель.
(1) Установите пульт на стене ( без передней панели).
(2) Пробросьте кабель до пульта.
(3) Подключите сигнальную линию кЛоссней и пульту.
(2-х жильный кабель тип ПВС от 0.3 до 1.25 мм^.
Кабель-кнал: (от 15до 25-мм диаметр)
Гайка
Кабель
сигнальный
Заглушка
Ед изм:мм.
Прим:
• Перед подключением сигнального кабеля убедитесь, что
на Лоссней не подано питание.
2. Снятие передней панели.
Снятие с помощью плоской отвертки.
Прим::
• Соблюдайте осторожность во избежание поломки.
- 4 -
