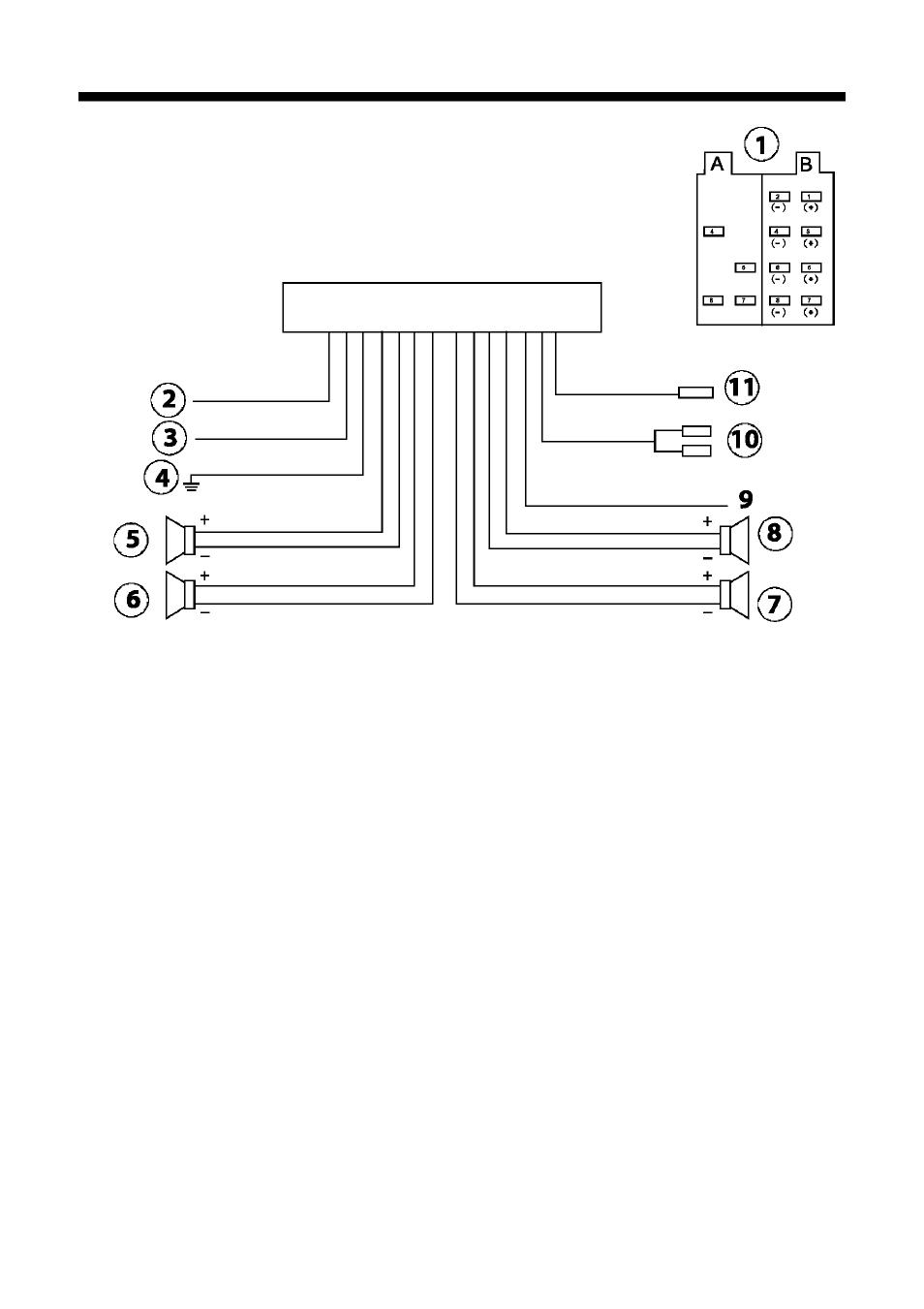

ПОДСОЕДИНЕНИЯ

1. ISO разъем

2. Зажигание +В (Красный)

3. Питание +12В (Желтый)

4. Масса (Черный)

5. Тыловой Левый громкоговоритель (Зеле

ный, Зеленый/Черный)

6. Фронтальный Левый громкоговоритель

(Белый, Белый/Черный)

7. Фронтальный Правый громкоговоритель

(Серый/Черный, Серый)

8. Тыловой Правый громкоговоритель (Фи-

олетовый/Черный, Фиолетовый)

9. Управление антенной (Синий). Изолиро

вать, если не используется.

10. Линейный выход (Правый - Красный,

Левый - Белый)

11. Гнездо антенны
