ПОРЯДОК УСТАНОВКИ и ИЗВЛЕЧЕНИЯ РЕСИВЕРА
ПОРЯДОК УСТАНОВКИ
и ИЗВЛЕЧЕНИЯ РЕСИВЕРА

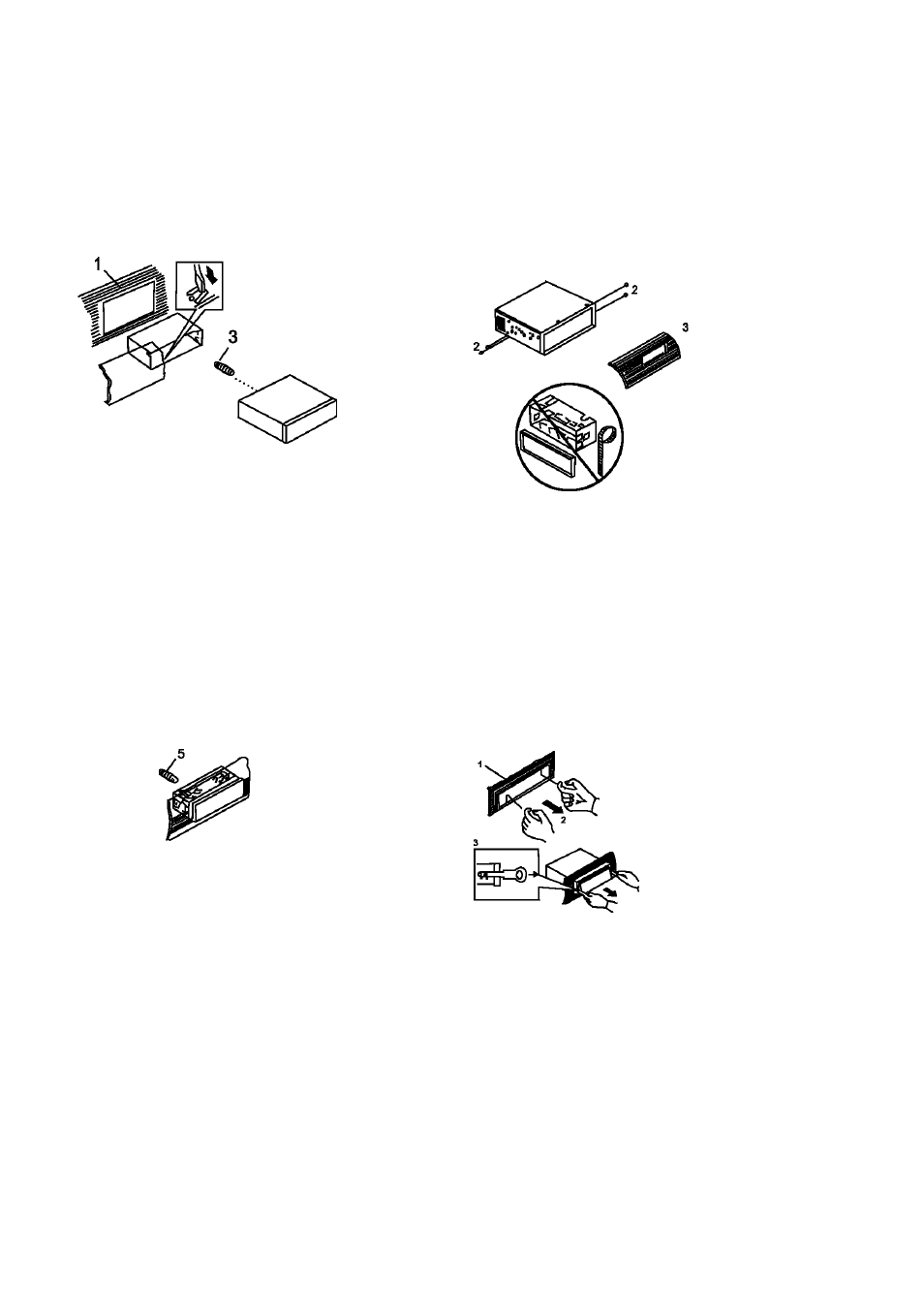

Фронтальный монтаж (Метод А)
2
Рис. 1
1. Приборная панель
2. Установочная рама. Вставьте установоч
ную раму (без приемника) в отсек прибор
ной панели и отогните «язычки» при помо
щи отвертки (см. рис.1).
3. Винт.
1
г^/
Рис.2
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5x25 мм)
5. Винт
6. Металлическая скоба. Прикрепите скобу
к монтажному болту в тыловой части реси
вера. При необходимости изогните метал
лическую скобу.
7. Шайба
Тыловой монтаж (Метод Б)
Установка при помощи кронштейнов.
1. Выберите позицию, при которой винто
вые отверстия кронштейнов и винтовые
отверстия ресивера совпадут, и закрепи
те ресивер при помощи винтов (5x5 мм) с
каждой стороны.
2. Винт
3. Приборная панель
Порядок извлечения аппарата
Рис. 3
1. Обрамление
2. Снимите обрамление, отогнув его верх
ний край и потянув его на себя.
3. Вставьте до упора ключи, входящие в
комплект монтажных частей, в пазы на бо
ковых поверхностях передней панели. Из
влеките ресивер из рамы, потянув его на
себя.
-
