РУКОВОДСТВО
по
ЭКСПЛУАТАЦИИ
ПОДКЛЮЧЕНИЯ
ПОДКЛЮЧЕНИЕ АУДИО СИСТЕМ
Подключение аудио систем
Аудио кабелем (разъемы красного цвета
- к разъемам П / разъемы белого цвета к
разъемам I) соедините стерео аудио
вход проигрывателя со стерео аудио
выходом других аудио систем.
Подключение к коаксиальному
выходу
Специальным коаксиальным кабелем
соедините коаксиальный выход про
игрывателя с коаксиальным входом
усилителя.

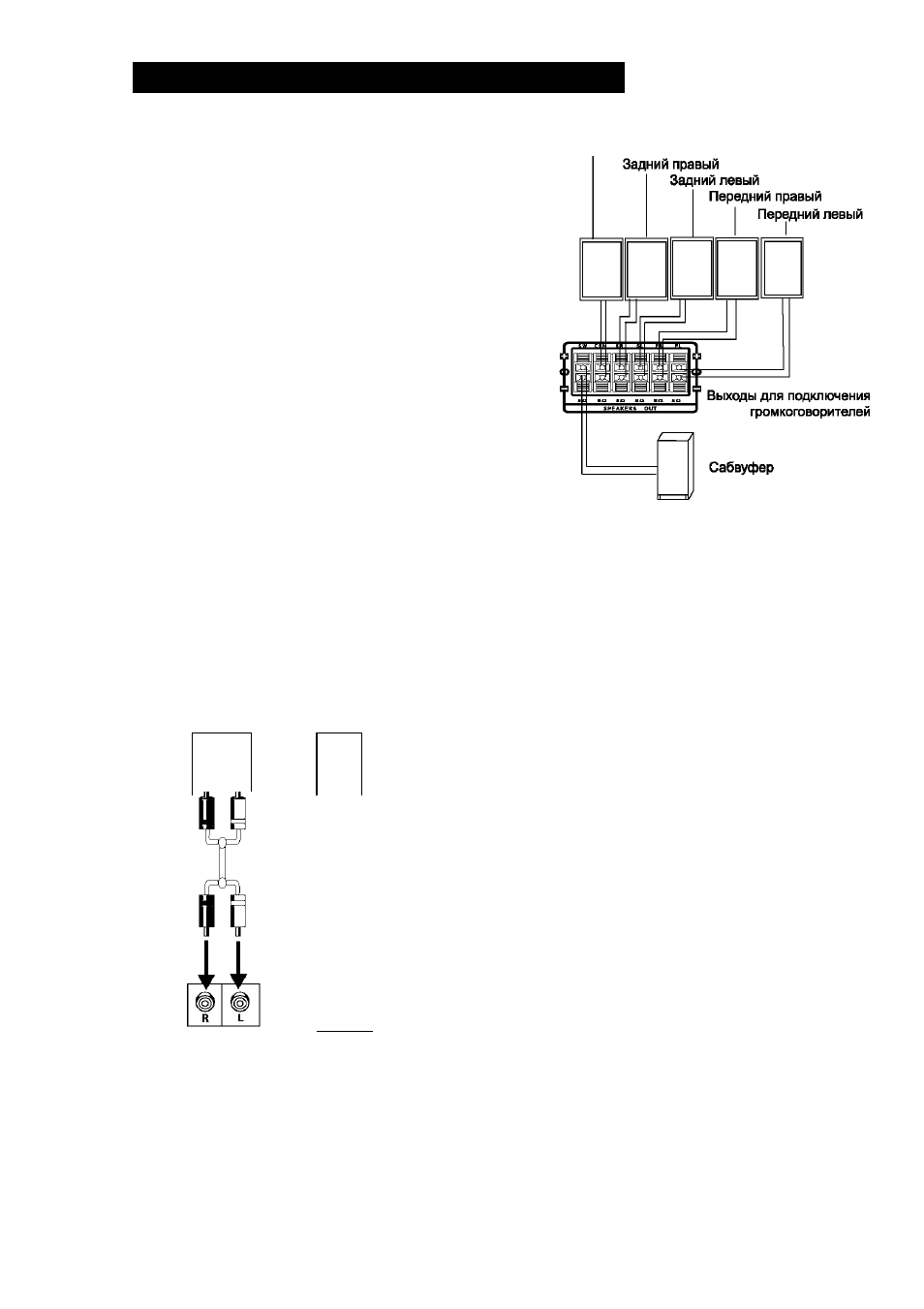

Подключение громкоговорителей
Кабелями,
входящими
в
комплект
поставки,
соедините
разъемы
для
подключения
громкоговорителей
проигрывателя с громкоговорителями.
Центральный
Примечание.
Для подключения выбранных аудио
выходов
(аудио
входов)
выберите
необходимые аудио установки в меню
системных установок Audio Setup Page.
Аудио входы
Аналоговые
аудио выходы
Цифровой
коаксиальный
аудио вход
R L
COAXIAL
©
DISITAKUBIO
Цифровой
аудио выход
ПОДКЛЮЧЕНИЕ ВИДЕОСИСТЕМ
Для подключения используйте
видеовыходы проигрывателя.
Композитный видеовыход
Аудио-видео
кабелем
соедините
композитный видеовыход проигрывателя
(разъем желтого цвета) с видео входом
телевизора (монитора).
Выход 8-УЮЕО
Кабелем 8-\/1бео соедините выход 8-
У1бео проигрывателя с входом 8-У1бео
телевизора (монитора).
Компонентные видеовыходы
Компонентными аудио-видео кабелями (3
кабеля)
соедините
разъемы
компонентных
видео
выходов
проигрывателя
с
соответствующими
входами телевизора (монитора).
Разъем SCART
21-контактным кабелем SCART соедините
выход SCART проигрывателя с SCART
входом телевизора (монитора).
