РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И РАЗЪЕМОВ
ПЕРЕДНЯЯ ПАНЕЛЬ
= = ---------------------------------------------------------------------------------------
р:г.
^
1
Г
п \ \
и
р
О ÔÔÔ
1. POWER ON/OFF - кнопка включения/ выключения
2. ▲ - кнопка выдвижения лотка для загрузки дисков
3. HI - кнопка воспроизведения/ временного прекращения воспроизведения
4. ■ - кнопка прекращения воспроизведения
5. |44 - кнопка перехода к предыдущему
6. ►Н - кнопка перехода к последующему
7.
- кнопка переключения режимов
8. MASTER VOL - ручка регулировки громкости микрофона

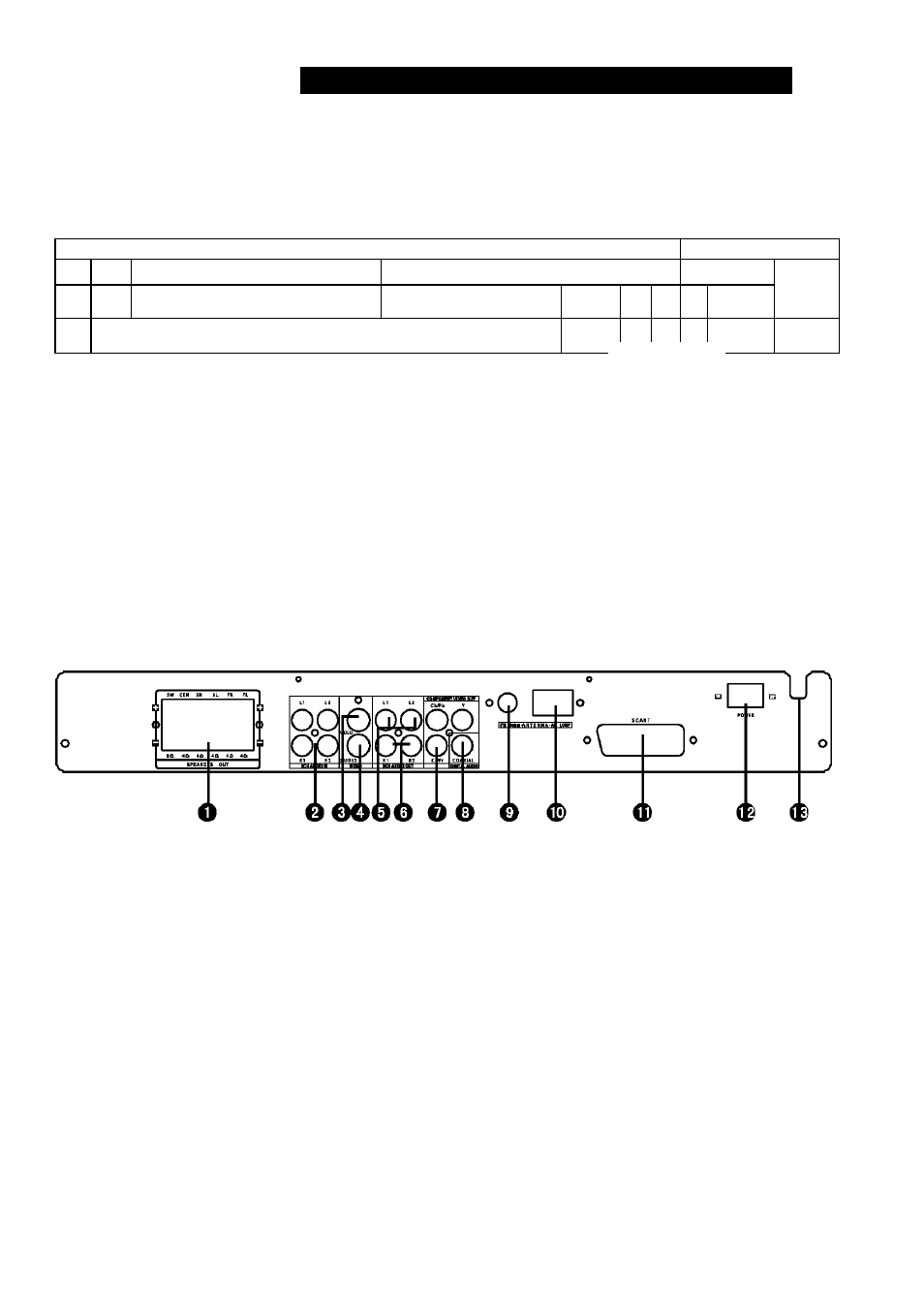

ЗАДНЯЯ СТЕНКА
1. Разъемы (клеммы) для подключения акустических систем (громкоговорителей)
2. Аудиовходы 2 каналов
3. Композитный видеовыход
4. S-видео выход
5. Аудиовыходы левых каналов
6. Аудиовыходы правых каналов
7. Компонентные видеовыходы Y, СЬ/РЬ, Сг/Рг
8. Коаксиальный цифровой выход
9. Гнездо для подключения FM антенны
10. Гнездо для подключения AM антенны
11. Выход SCART
12. Включатель/выключатель питания
13. Шнур питания
