Установка
При установке следите за тем, чтобы надпись
"Right above" располагалась на стекле в левом
нижнем углу вверх ногами.

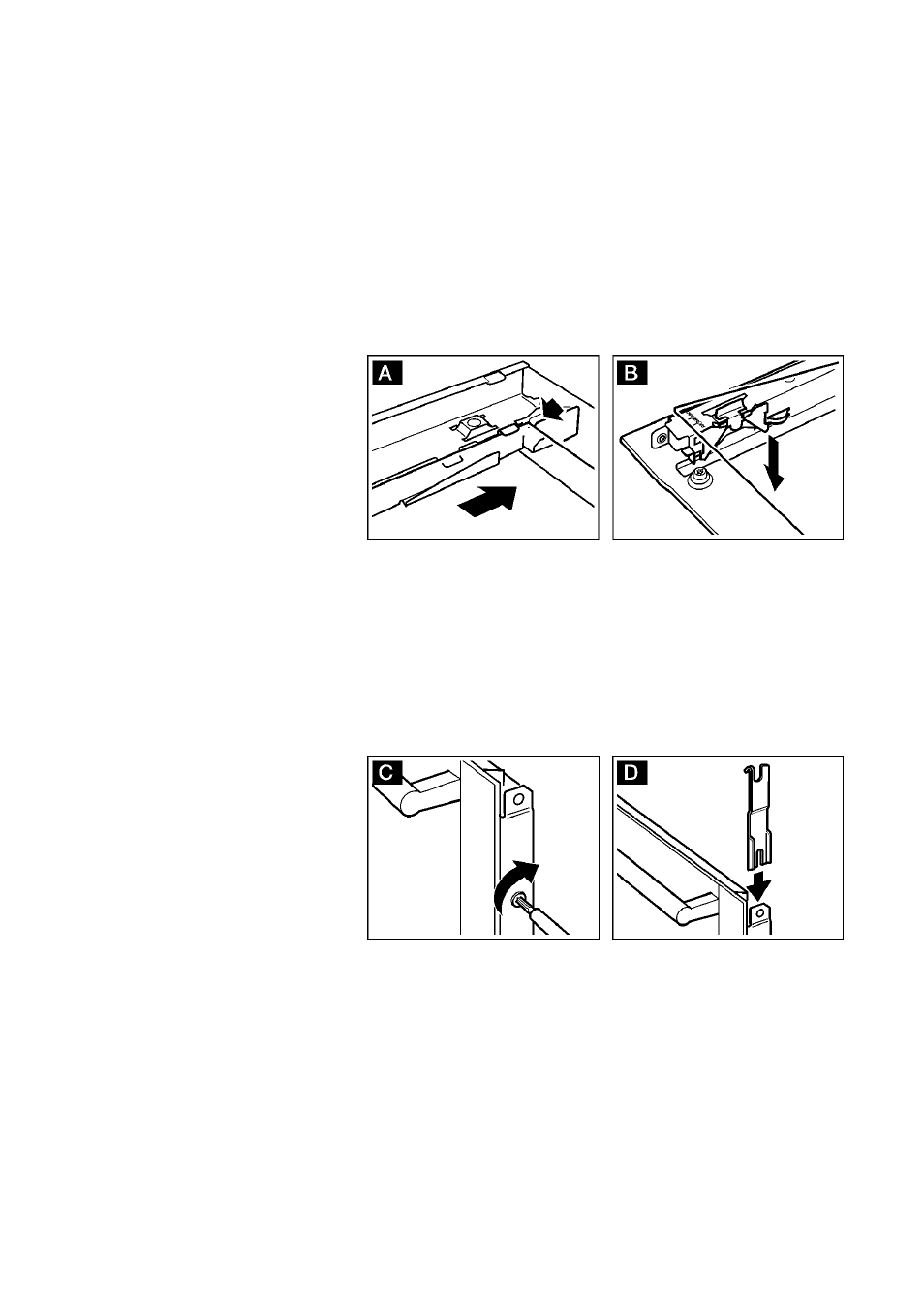

1. Наклоните стекло и вставьте его движением
назад. (Рис. А)
2. Отжимайте удерживающие пружины с левой и
с правой стороны до прилегания стекла.
3. Нажмите на стекло спереди, так чтобы оно
зафиксировалось. Проверьте надежность
фиксации стекла. (Рис. В)
4. Заведите стекла в держатель на выдвижной
части духового шкафа.
5. Вверните правый винт заподлицо. (Рис. С) Не
затягивайте.
6. Вставьте металлическую планку лапкой внутрь.
(Рис. О)
7. Установите защитную панель и вверните винты.
Если винты защитной панели не
вворачиваются, проверьте, правильно ли
располагаются стекла в держателе.
