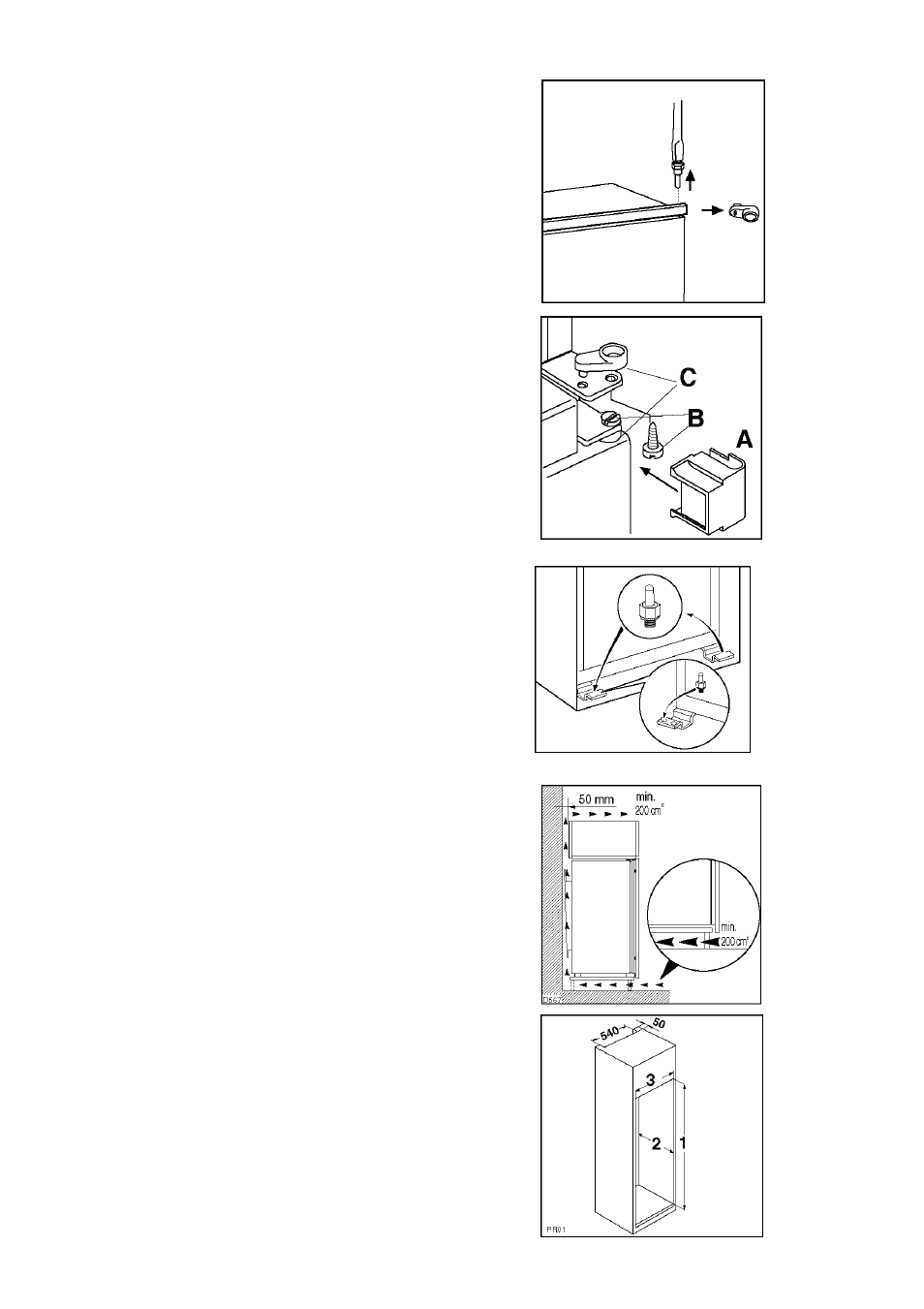

Изменение направления открытия
дверей
Холодильник поставляется с правосторонним
открытием дверей.
Для изменения направления открытия дверей
выполните следующие инструкции до установки
холодильника на место.
1. Отвинтите верхний штифт и удалите
прокладку
2. Снимите верхнюю дверцу и штифт верхнего
шарнира.
3. Снимите крышку шарнира (А). Вывинтите
штифты (В) и прокладки (С). Вставьте
крышку шарнира (А).
4. Вывинтите нижний шарнир и переставьте его
на противоположную сторону.
5. Вставьте нижнюю дверцу.
6. Вставьте штифты (В) и прокладки (С) в
средний шарнир на противоположной
стороне.
7. Вставьте верхнюю дверцу и штифт шарнира.
0 Инструкции по встроенной
установке приборов
Размеры проёма
Высота
(1)
1780 мм
Глубина
(2)
550 мм
Ширина
(3)
560 мм
Для перевозки дверь прибора закреплена
специальными осями с обеих сторон. Удалите
верхнюю и нижнюю ось согласно направлению
открывания двери.
По причинам безопасности вентиляция должна
быть такой, как показано на рис.
Внимание: ни коим образом не заслоняйте
вентиляционные отверстия.
Помимо зтого, необходимо, чтобы ниша имела
воздуховод со следующими размерами:
глубина:
ширина:
50мм
540мм
25
