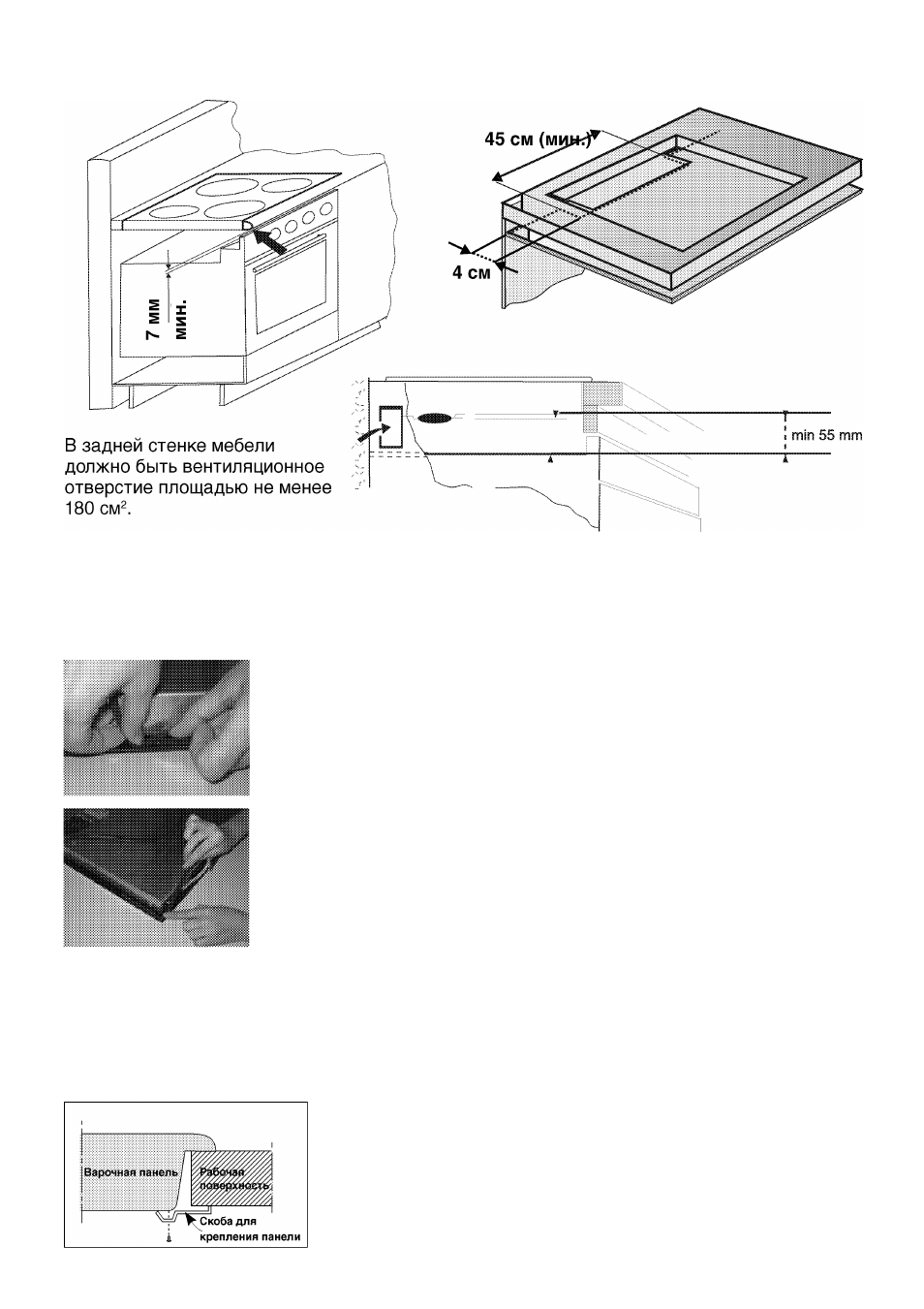

Установка над духовкой
Установка на столешницу
При установке индукционной варочной панели особо следите за тем, чтобы она была
расположена параллельно установочной поверхности. Кроме того, необходимо закрепить
на нижней поверхности варочной панели уплотнительную прокладку, чтобы предотвратить
протечку любых жидкостей между ней и столешницей.
1. Подготовьте рабочую поверхность как показано.
2. Выньте из упаковки уплотнительную прокладку.
3. При установке стеклокерамической варочной панели закрепите
уплотнительную прокладку, которой комплектуется прибор, по
периметру нижней части корпуса как показано на рисунке.
4. Расположите прибор посредине столешницы.
5. Чтобы закрепить варочную панель в нужном положении,
затяните винты пружин, расположенных на основании.
Использование монтажных скоб
Для установки варочной панели используются
монтажные скобы, которые входят в комплект (см.
рисунок 1). Монтажные скобы следует крепить в
местах, показанных на рисунке 2 (вид варочной панели
снизу).
Варочная панель -
вид снизу
Рисунок 1
Рисунок 2
(@)
