Установка

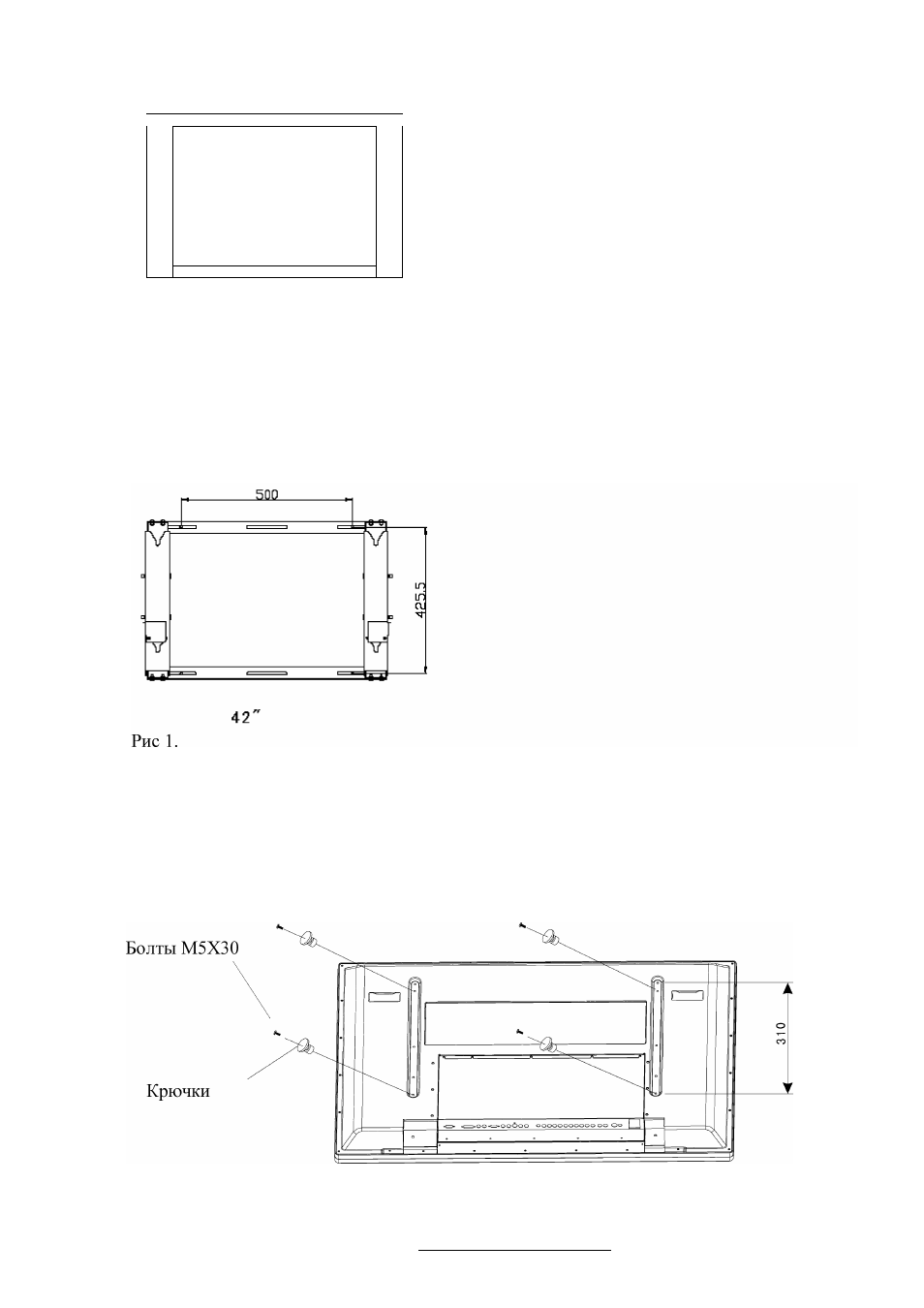

1. Закрепите планки на стене.
• Просверлите 4 отверстия (8 мм диаметром и 50 мм глубиной) в местах, указанных на
рисунке, и вставьте в них 4 дюбеля.
• Приложите кронштейн к стене так, чтобы болты с гайками совпали с дюбелями, и
затяните гайки. (Рис 1)
2. Закрепите 4 крючка на задней панели телевизора. (Рис 2)
- Зафиксируйте кронштейн так, как указано ниже.
•
Положите плазменную панель экраном вниз на чистую ткань или на специальный
держатель и следите за тем, чтобы не повредить панель телевизора (см. рисунок 2).
•
Закрепите 4 крючка из комплекта на задней панели телевизора с помош^ью 4
болтов M5x30.
Рис 2
