Инструкция по установке системы
настенного крепежа
Благодарим Вас за выбор системы настенного крепежа, разработанной для плазменных
панелей.

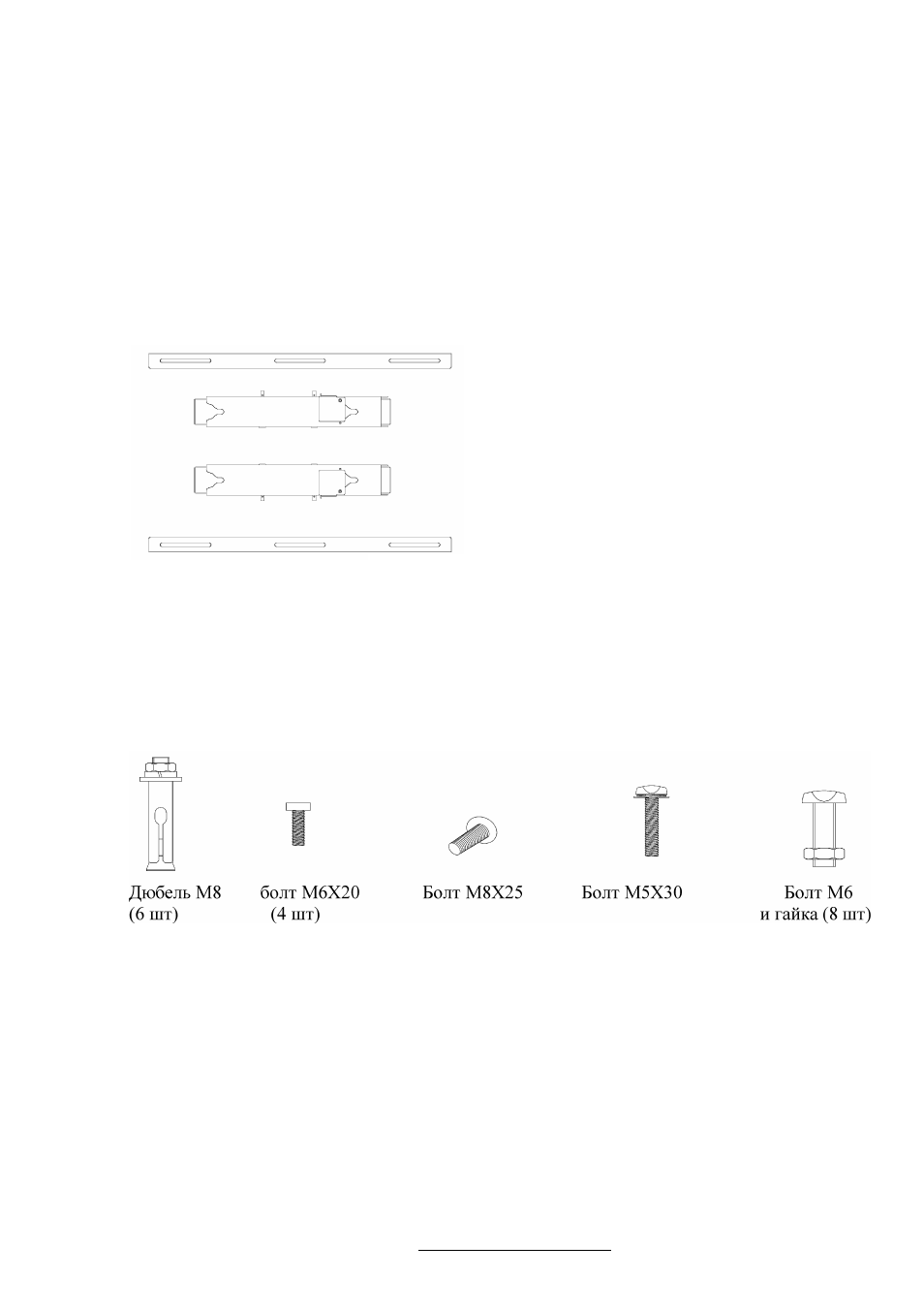

Комплектация:
1. Монтажный кронштейн и аксеесуары
2. Размеры (ДхШхВ)(мм): 700x460x55
Горизонтальный элемент
Вертикальный элемент
Вертикальный элемент
Горизонтальный элемент
3. Аксеесуары и их функции:
6 дюбелей M8: фиксация кронштейна на стене
4 болта M6X20: еоединение крючков е плазменной панелью.
6 болтов M5X30: фикеация крючков на задней панели телевизора (2 шт запасные)
6 болтов M8X25: фиксация вспомогательных планок на задней панели телевизора (2 шт
запаеные)
8 бoлтoвM6 е гайками: фикеация планок.
Крепление планок
Раеположите горизонтальные и вертикальные планки так, как показано на риеунке, и
еоедините их с помош:ью болтов е гайками М6.
