Pyccкий

|

31

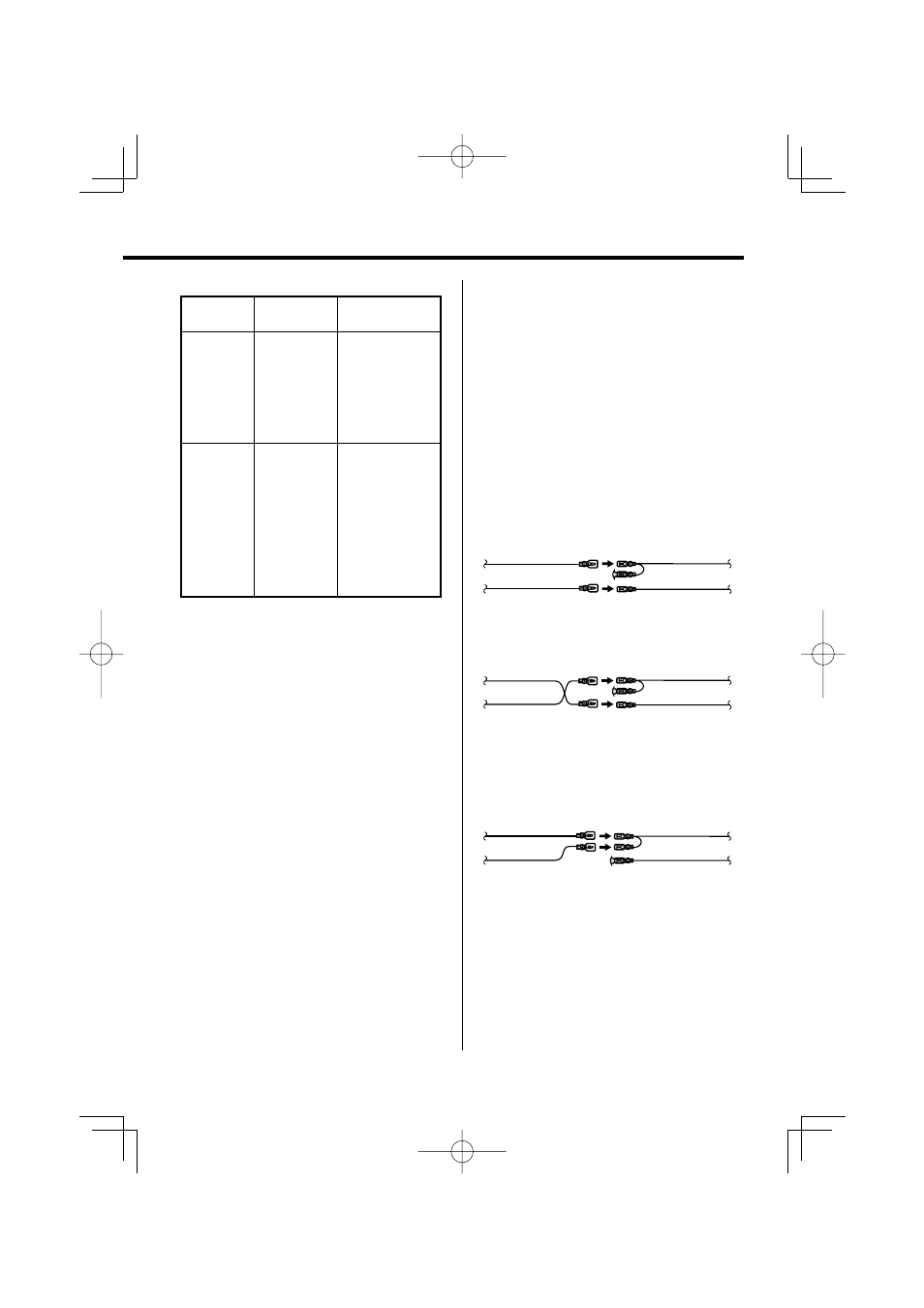

Taблица функций разъёма

Номера

штырьков

разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего
источника
питания
A-4

Желтый

Аккумулятор

A-5

Синий/белый

Управление питанием

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземляющее
соединение (земля)

Разъем для
акустической
системы
B-1

Фиолетовый

Задний правый (+)

B-2

Фиолетовый/
чёрный

Задний правый (–)

B-3

Cерый

Передний правый (+)

B-4

Серый/чёрный

Передний правый (–)

B-5

Белый

Передний левый (+)

B-6

Белый/чёрный

Передний левый (–)

B-7

Зеленый

Задний левый (+)

B-8

Зелёный/чёрный Задний левый (–)

2ПРEДУПРEЖДEНИE

Подключение разъёма ISO

Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключение.
Cтандартное подключение жгута проводов описано ниже
в пункте

1. Eсли штыри разъёма ISO расположены так, как

описано в пункте

2 или 3, подключение выполните в

соответствии с рисунком.
При установке этого устройства в автомобилях фирмы
Volkswagen и т.д. убедитесь в подключении кабеля, как
показано ниже на рис.

2.

1 (Стандартная настройка) Штекер А-7 (красный)

автомобильного разъёма ISO подключён к
зажиганию, а штекер А-4 (желтый) - к источнику
постоянного тока.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

2 Штекер А-7 (красный) автомобильного разъёма

ISO подключён к источнику постоянного тока, а
штекер А-4 (желтый) - к зажиганию.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

3 Штекер А-4 (желтый) автомобильного разъёма

ISO не подключён вообще, в то время как
штекер А-7 (красный) подключён к источнику
постоянного тока (или оба штекера А-7
(красный) и А-4 (желтый) подключены к
источнику постоянного тока).

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

• Eсли подключение выполняется по описанному выше

варианту

3, питание устройства не связано с ключом

зажигания. Поэтому не забывайте каждый раз при
выключении зажигания выключать питание устройства.
Для подключения питания устройства к зажиганию
присоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться от ключа зажигания.
