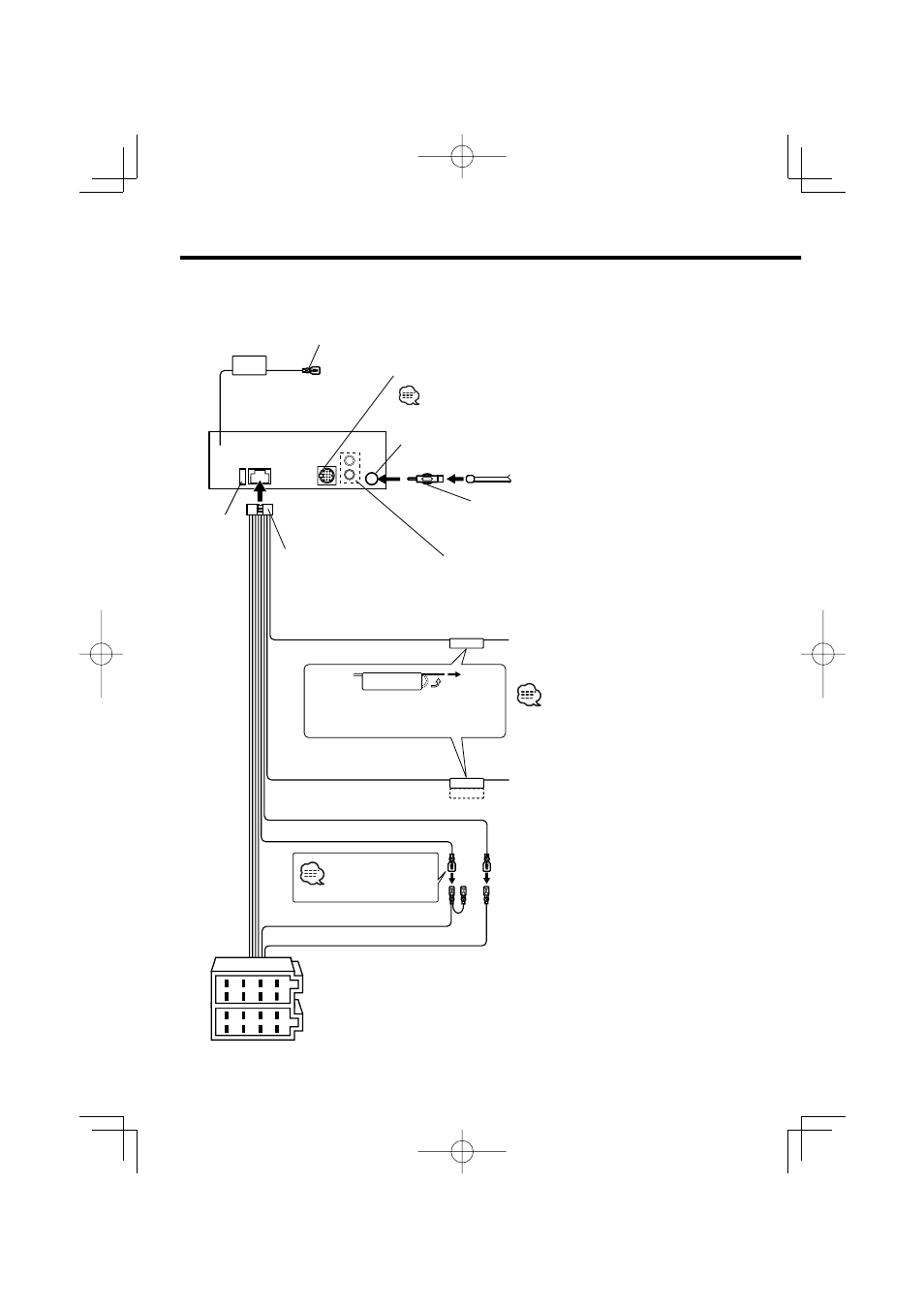

Подсоединение кабелей к гнездам для подключения
*°
" /

/°
" /
£
У
О
{
x
И
З
n
£
У
О
{
x
И
З
n
К,
"°К
" /
К 1/
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Особенности подключения системы
слежения Kenwood изложены в
руководстве по ее эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки,
или к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите следующую
страницу.
Чтобы подсоединить эти концы, обратитесь
к соответствующим руководствам.
К пульту дистанционного управления на руле
(KDC-W4037/KDC-W3537 : Область продажи – только страны Западной Европы.)
Задний левый вывод/ Левый выход сабвуфера (Белый)
Задний правый вывод/ Правый выход сабвуфера (Kрасный)
(только для модели KDC-W4037)
К чейнджеру дисков Kenwood/ Внешнему дополнительному устройству
(только для модели KDC-W4037/KDC-W3537)
