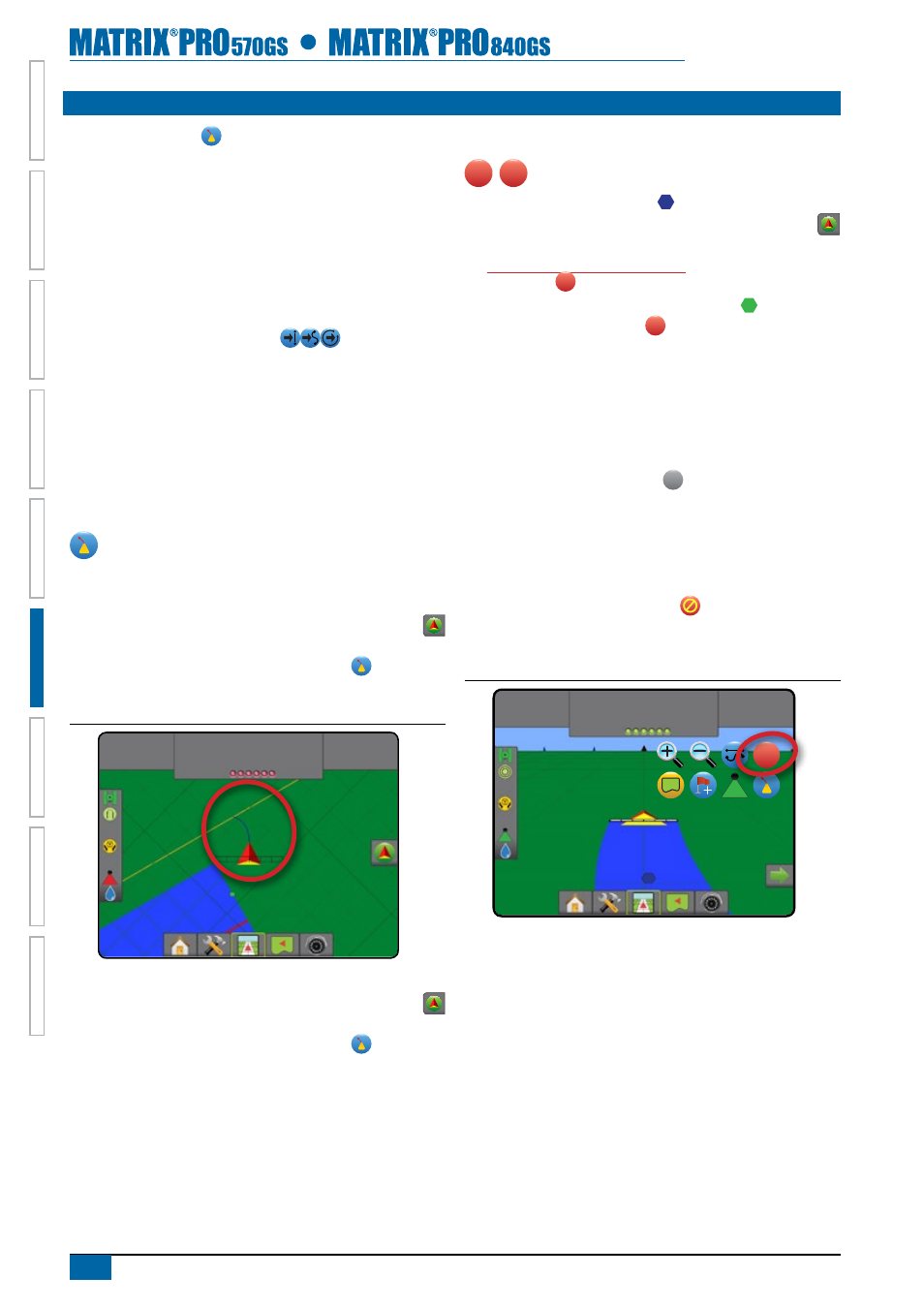

Страница 46: Направляющие 40, Отметка а
40
www.teejet.com
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
НаПравляющИЕ
Прогнозируемая кривая
показывает, в каком направлении будет
двигаться машина при рулении в любом заданном направлении.
В зависимости от текущего режима навигации, доступны
направляющие AB, азимута, следующего прохода и следующего ряда.
В консоли можно сохранить до 25 установленных направляющих
для каждого задания. При переключении с одного режима навигации
на другой текущие доступные направляющие меняются.
В любом режиме навигации можно создать несколько направляющих.
Если в одном режиме навигации сохранено более одной направляющей,
появится функция «Следующая направляющая». При нажатии
на параметр следующей направляющей
машина будет
направлена на следующую направляющую, сохраненную в консоли.
Пользователь может дублировать/редактировать задания для
повторного использования границ и направляющих линий на одном
и том же поле при помощи Fieldware Link или Данные->Данные
задания->Управление.
прогнозируемая кривая
направляющая
Прогнозируемая кривая указывает дальнейшее движение
машины при помощи стрелки. Параметр «Прогнозируемая
кривая» доступен во всех режимах навигации.
Для активизации прогнозируемой кривой направляющей:
1. Нажмите вкладку ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
для отображения параметров навигации.
2. Выберите значок ПРОГНОЗИРУЕМАЯ КРИВАЯ
.
На экране навигации появится стрелка.
Рисунок 6-18: Прогнозируемая кривая
-13
7,2
км/ч
Отметка А
Для удаления прогнозируемой кривой направляющей:
1. Нажмите вкладку ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
для отображения параметров навигации.
2. Выберите значок ПРОГНОЗИРУЕМАЯ КРИВАЯ
.
Отметка точек а и В
A B
Чтобы создать направляющую АВ:
1. Переместите машину в точку А .
2. Нажмите вкладку ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
для отображения параметров навигации.
3.
Пока машина находится в движении,
нажмите значок
ОТМЕТКА А
A
.
4. Переместите транспортное средство в точку B .
5. Нажмите значок ОТМЕТКА B
B
для установки линии АВ.
6. «Присвоить направляющий имя?»
Нажмите:
►Да – для ввода имени и сохранения направляющей в консоли.
►Нет – для автоматического создания имени и сохранения
направляющей в консоли.
Консоль начнет выдавать информацию о навигации.
ПРИМЕЧАНИЕ. Значок ОТМЕТКА B
B
недоступен для выбора
(серого цвета), пока не будет пройдено
минимальное расстояние (3,0 м в режиме навигации
по прямой или кривой и 50,0 м – по окружности).
ПРИМЕЧАНИЕ. Нет необходимости объезжать всю длину
окружность для запуска навигации по окружности.
Используйте значок ОТМЕНА ОТМЕТКИ
, чтобы отменить команду
Отметки А и вернуться к предыдущей направляющей (если она
установлена).
Рисунок 6-19: Создать отметку А
13:12
7,2
км/ч
Отметка А
A
