Орудие
Настройка орудия используется для установки различных
параметров, связанных с прямым режимом или режимом
разбрасывателя или режимом со сдвигом. Подробные указания
по настройке см. в главе «Орудие» в данном руководстве.
Настройки могут меняться в зависимости от наличия
многофункционального кабеля SmartCable или модуля SDM.
Тип орудия
Тип орудия определяет тип схемы внесения, наиболее
соответствующий вашей системе.
● Прямой режим – у секций штанги нет длины, и они
располагаются в линии на фиксированном расстоянии
от антенны
● Режим разбрасывателя – создается виртуальная линия
с дисками подачи, от которой секция или секции внесения
могут иметь различную длину и находиться на разном
расстоянии от линии
● Сдвинутый режим – создается виртуальная линия с секцией
1, от которой секция или секции внесения не имеют длины
и могут находиться на разном расстоянии от антенны

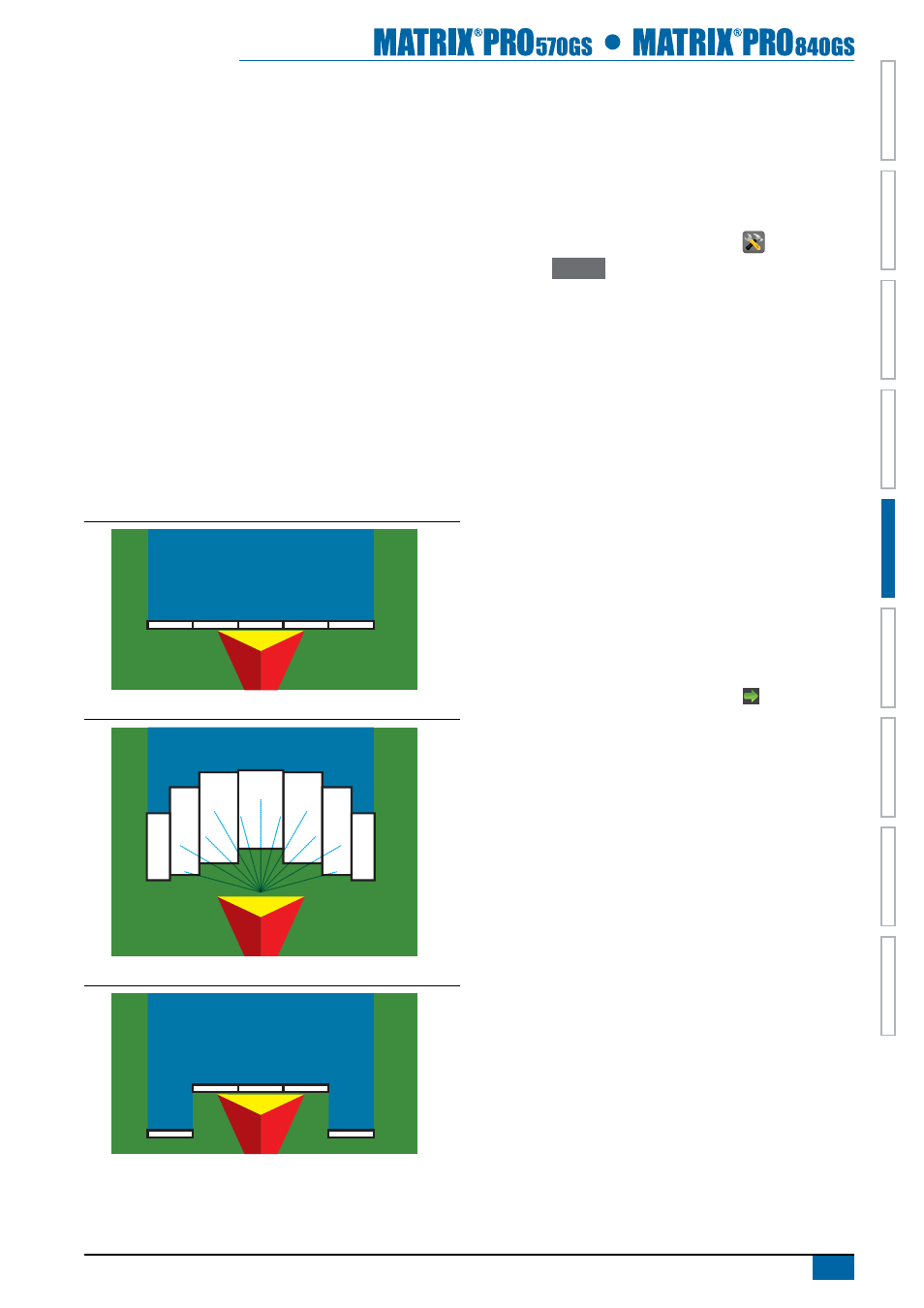

Рисунок 5-4: Тип орудия – прямой
Рисунок 5-5: Тип орудия – разбрасыватель
Рисунок 5-6: Тип орудия – Сдвинутый
Настройка одной секции
В отсутствие SmartCable или Section Driver Module (SDM) в системе
используется настройка с одной штангой. Вся штанга или область
распыления считаются одной секцией.
ПРИМЕЧАНИЕ. Если установлен многофункциональный кабель
SmartCable или модуль SDM, шаги настройки
см. в разделе «Настройка SmartCable или SDM».
1. Нажмите боковую вкладку КОНФИГУРАЦИЯ
.
2. Нажмите
Орудие
.
3. Выберите из:
Тип машины – для выбора типа машины, наиболее
соответствующего вашей машине.
►Высота антенны GPS – для измерения высоты антенны
от земли
►Тип орудия – для выбора расположения секций для
позиционирования применяемого продукта.
►Расстояние смещения орудия – для ввода расстояния
от центральной линии машины до центра орудия
►Направление смещения орудия – направление от центральной
линии машины до центра орудия в положении по
направлению движения машины вперед
►Навигационная ширина – для ввода расстояния между
направляющими
►Ширина внесения (прямой тип орудия) – для ввода общей
ширины орудия
►Рабочая ширина (тип орудия – разбрасыватель) – для ввода
общей ширины орудия
►Сигнализация зоны внесения – для сигнала для оповещения
о входе в зону внесения или выходе
4. Нажмите стрелку СЛЕДУЮЩАЯ СТРАНИЦА , чтобы
настроить выбранные параметры конкретного типа орудия.
