Инструкция по эксплуатации Pioneer DEH-P3100R-B
Страница 9
9
A
B
C
D
E

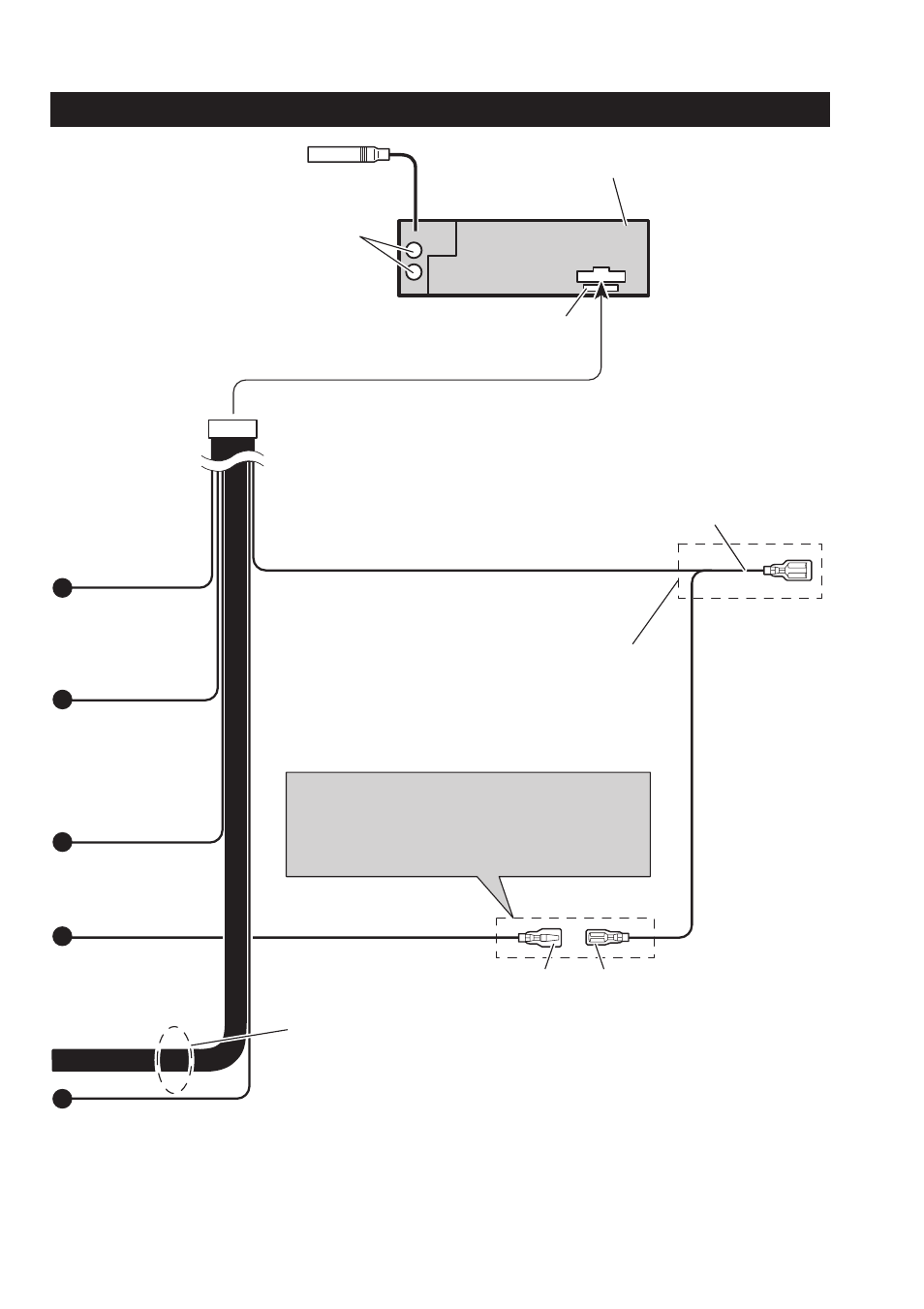

Гнездо антенны
Это устройство
Вход IP-BUS (синий)
Задний выход
Обратитесь к разделу Под-
ключение устройства к прода-
ющемуся отдельно усилителю
мощности
Предохранитель
Синий/белый
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного напряжения.)
Обратитесь к разделу Подключение уст-
ройства к продающемуся отдельно усили-
телю мощности
Расположение контактов разъема ISO зависит от
типа автомобиля. Подключите 6* и 7*, если Кон-
такт 5 является контактом управляющей антенны.
При использовании автомобиля другого типа ни-
когда не соединяйте 6* и 7*.
Синий/белый (6* ) Синий/белый (7* )
К разъему управления авто-
номной антенны. (Максимум
300 мА 12 В постоянного на-
пряжения.)
Контакты громкоговорителей
Белый: Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3
Зеленый/Черный: Задний левый #
Фиолетовый: Задний правый 3
Фиолетовый/черный: Задний
правый #
