8

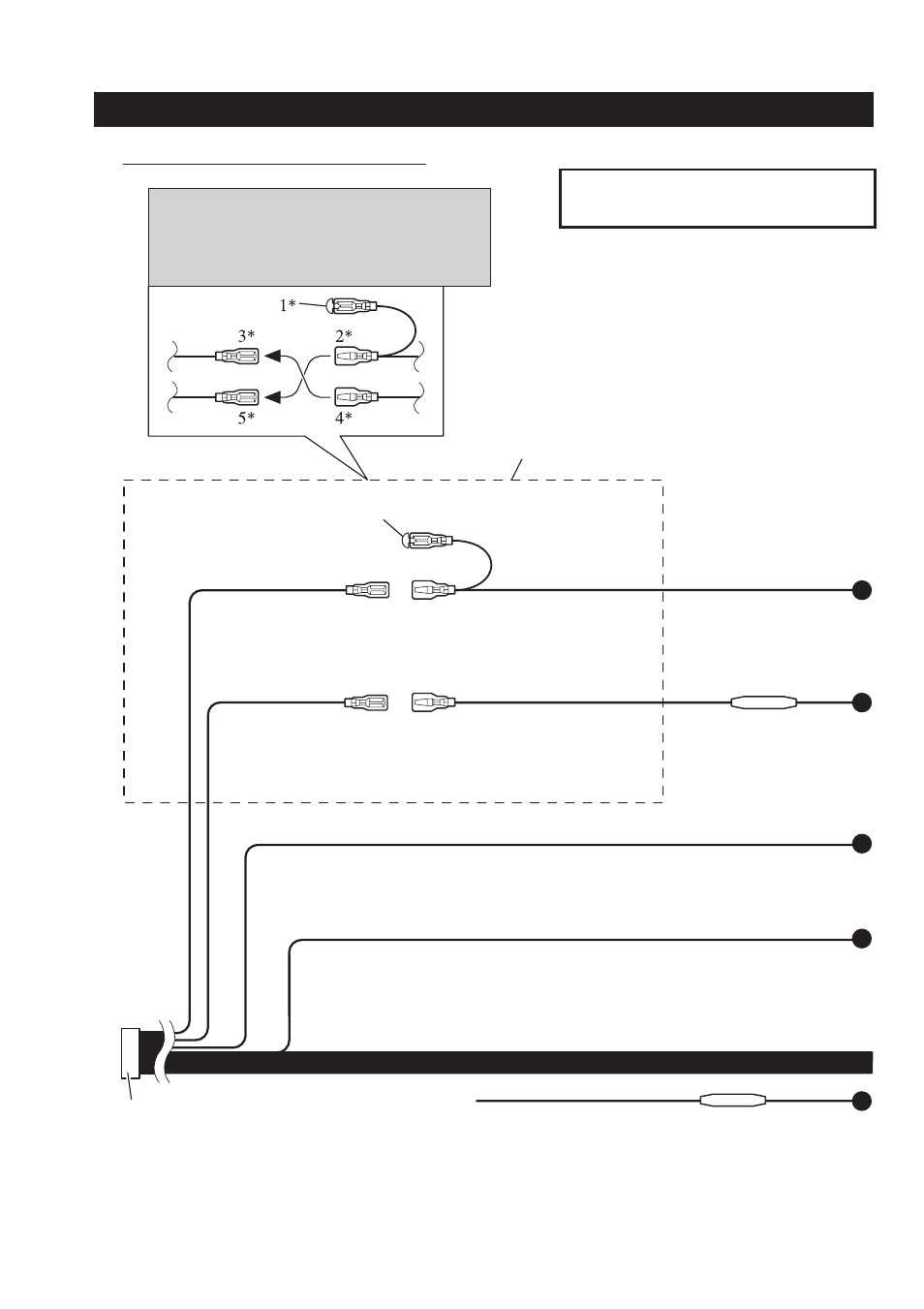

Схема подключения
x
x
x
x
x Основные подключения
A
B
C
D
E
Проводка этого устройства окрашена
в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Подключите контакты одно-
го цвета друг к другу.
Колпак (1* )
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Желтый (3* )
Резерв (или До-
полнительно)
Желтый (2* )
К разъему, на который питание по-
дается постоянно, независимо от
положения ключа зажигания.
Красный (5* )
Дополнительно
(или Резерв)
Красный (4* )
К электрическому разъему, управ-
ляемому ключом зажигания (12 В
постоянного напряжения) вклю-
чение/выключение.
Сопротивление
предохранителя
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен надвое. В этом
случае подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефо-
ном, подключите его к контакту Audio
Mute (приглушение звука) на сотовом
телефоне. Если Вы не используете со-
товый телефон, не подключайте кон-
такт Audio Mute.
Сопротивление
предохранителя
