Основные функции
30
11
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Подсоединение кабелей к гнездам для подключения

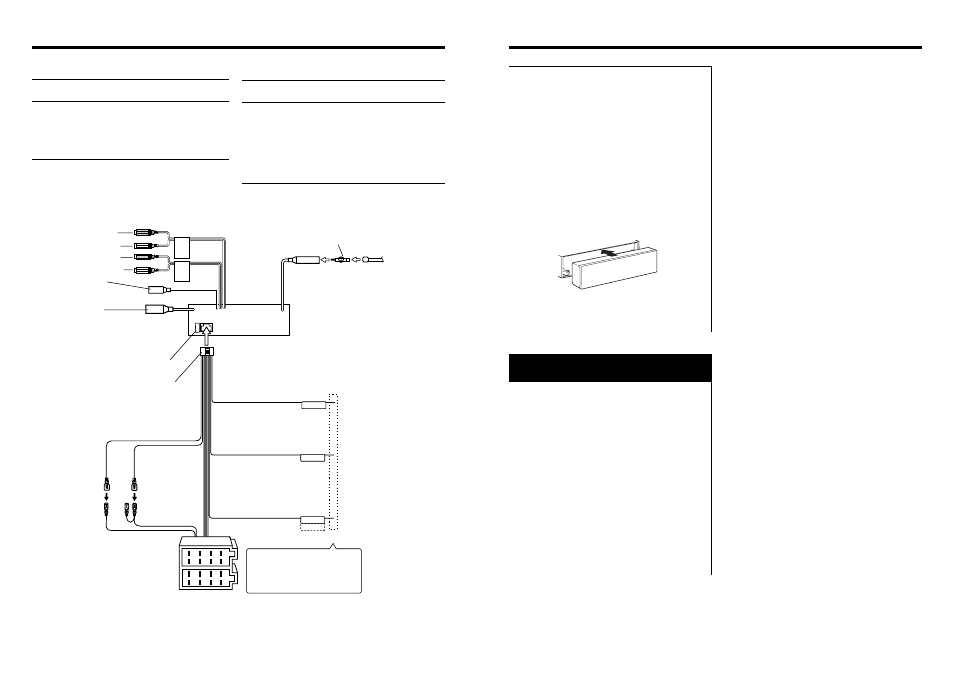

Подключение кабелей к соединительным гнездам
ЗАМЕЧАНИЯ
- Лицевая панель является прецизионной (вы-
сокоточной) частью оборудования и может
пострадать от ударов и сотрясений. Поэтому
после снятия лицевой панели храните ее в спе-
циально предназначенном для нее футляре.
- Не следует оставлять лицевую панель или ее
футляр в жарких или влажных местах или мес-
тах, подвергающихся воздействию прямых сол-
нечных лучей. Также избегайте сильно запылен-
ных мест и мест, где на аппарат могут попасть
брызги воды.
Установка лицевой панели:
1 Совместите выступ на магнитоле с пазом на
лицевой панели.
2 Нажмите на лицевую панель до щелчка. Лице-
вая панель будет зафиксирована на месте, по-
зволяя Вам использовать магнитолу.
Приглушение звука при
поступлении телефонного звонка
Эта функция временно приглушает громкость
звучания аудиосистемы в случае поступления
входящего телефонного звонка.
Когда зазвонит телефон
На дисплее отобразится сообщение «CALL».
Аудиосистема автоматически переключится
в режим паузы.
Прослушивание звука во время разго-
вора по телефону
Нажмите кнопку [SRC].
Сообщение «CALL» погаснет и аудиосистема
включится.
После окончания разговора
Повесьте трубку телефона. Сообщение «CALL»
погаснет и аудиосистема включится.
TEL MUTE
EXT.CONT.
P.CONT
ANT.CONT.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REAR
FRONT
Выход правого тылового
канала (красный)
Выход левого тылового
канала (белый)
Выход правого фронтально-
го канала (красный)
Выход левого фронтального
канала (белый)
К внешнему дисплею/
пульту ДУ на руле
К дисковому чейнджеру/
управляющему входу
DAB KENWOOD/KPA-SD100/KPA-HD100/KPA-SS100
ЗАМЕЧАНИЕ: Чтобы подключить эти кабели,
обратитесь к соответствующим инструкциям по эк-
сплуатации.
Переходник для кабелей антенны (ISO-JASO) (принадлежность 3)
Антенный
кабель (ISO)
Вход антенны FM/AM
Предохранитель (10А)
Жгут проводов (принадлежность 1)
Провод аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7
(красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Провод управления внешним
усилителем (розовый/черный)
Кабель приглушения звука при
поступлении телефонного звонка
TEL (коричневый)
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
К EXT.AMP.CONT входу усилителя,
имеющего функции внешнего уп-
равления
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
ЗАМЕЧАНИЕ: Особенности под-
ключения навигационной системы
KENWOOD изложены в инструкции
по ее эксплуатации.
Подсоедините или к выводу уп-
равления питанием, пользуясь уси-
лителем питания, который входит
в комплект поставки, или к выводу
управления антенной в автомоби-
ле.
Если Вы не подключаете этот
провод, убедитесь в том, что он
находится внутри контактного
столбика.
