Основные функции
10
31
Подсоединение кабелей к гнездам для подключения

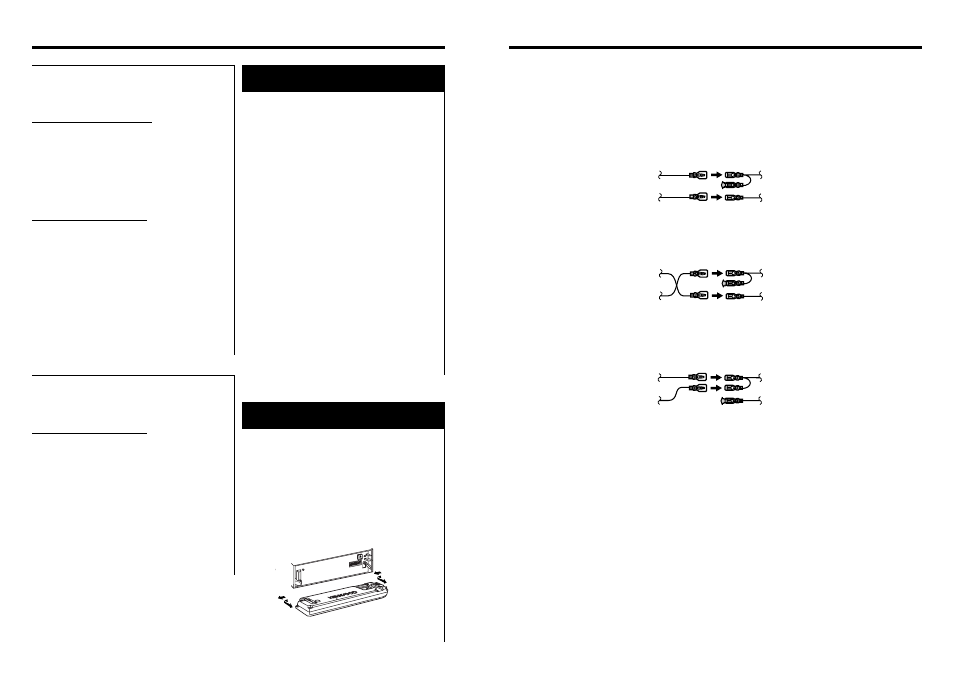

Подключение кабелей к соединительным гнездам
Аппарат
Автомобиль
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Аппарат
Автомобиль
Кабель зажигания (красный)
Контакт А-7 (красный)
Кабель аккумулятора (желтый)
Контакт А-4 (желтый)
Аппарат
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
Если в качестве источника звучания
выбран проигрыватель компакт-дис-
ков (CD)/внешний дисковый чейнджер
Верхняя часть дисплея
Информация
Дисплей
Время
воспроизведения песни P-Time
Название диска
DNPS
Заголовок диска
DISC-TITLE
Название песни (трэка)
TRACK-TITLE
Нижняя часть дисплея
Информация
Дисплей
Анализатор спектра
и графика
S/ANA+GRAPHIC
Анализатор
спектра и часы
S/ANA+CLOCK
Анализатор спектра
S/ANA
Название песни (трэка)
TRACK-TITLE
Заголовок диска
DISC-TITLE
Название диска
DNPS
Дата
DATE
Часы и графика
CLOCK+GRAPHIC
Если в качестве источника звучания
выбран внешний вход AUX
Нижняя часть дисплея
Информация
Дисплей
Анализатор спектра
и графика
S/ANA+GRAPHIC
Анализатор
спектра и часы
S/ANA+CLOCK
Анализатор спектра
S/ANA
Дата
DATE
Часы и графика
CLOCK+GRAPHIC
ЗАМЕЧАНИЕ
- Название внешнего входа всегда отображает-
ся только в верхней части дисплея.
Установка названия
внешнего входа
Вы можете выбрать название, которое будет
отображаться на дисплее при выборе внешнего
входа.
1 Выберите внешний вход
Нажатием на кнопку [SRC] отобразите на дис-
плее индикатор AUX.
2 Переключитесь в режим ввода на-
звания внешнего входа
Нажмите кнопку [NAME.S] на 3 секунды.
Текущее название входа AUX будет мигать.
3 Выберите название внешнего входа
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к переклю-
чению между названиями в следующем поряд-
ке: AUX - TV - VCP - GAME - PORTABLE - DVD.
4 Выйдите из режима ввода названия
внешнего входа
Нажмите кнопку [DISP].
ЗАМЕЧАНИЕ: Если Вы прекратите выполне-
ние процедуры на 10 секунд, будет выбрано
текущее название внешнего входа и режим вво-
да названия будет автоматически закрыт.
Лицевая панель
предотвращения кражи
Лицевая панель магнитолы может быть снята,
что позволит Вам предотвратить кражу магни-
толы.
Снятие лицевой панели:
1 Нажмите кнопку открывания лицевой панели.
Откиньте лицевую панель вниз.
2 Взявшись за лицевую панель с левой стороны,
потяните панель на себя и снимите ее.
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно.
Стандартное соединение для жгута проводов описано ниже в пункте [1]. Если штыри разъема ISO
расположены соответственно пункту [2] или [3], следует провести соединение в соответствии с
рисунком.
[1] (Стандартная настройка) Контакт А-7 (красный) автомобильного разъема ISO подсоединен к
зажиганию, а контакт А-4 (желтый) подсоединен к постоянному электропитанию.
[2] Контакт А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного
электропитания, а контакт А-4 (желтый) соединен с зажиганием.
[3] Контакт А-4 (желтый) автомобильного разъема ISO не подсоединен вообще, однако, контакт А-
7 (красный) подсоединен к источнику постоянного электропитания (или оба контакта А-7 (красный)
и А-4 (желтый) подсоединены к источнику постоянного электропитания).
ЗАМЕЧАНИЕ
Если подключение выполнено в соответствии со схемой [3], питание магнитолы не будет связано
с ключом зажигания. По этой причине всегда выключайте питание магнитолы, когда выключен замок
зажигания.
Чтобы связать питание магнитолы с системой зажигания, подключите кабель системы зажигания
(ACC, красный) к источнику питания, который может быть включен/выключен при помощи ключа
зажигания.
