9
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Мал. 3
Мал. 4
Мал. 5
Визначтесь з варіантом установки: Варіант 1
або Варіант 2. (Мал. 1)
Відповідно до обраного варіанта закріпіть
кріпильні планки. Планки кріпильні малі ви-
користовуються тільки для Варіанта 2. Планка
кріпильна велика використовується при необ-
хідності закрити щілину між витяжкою та сті-
ною.
1. За допомогою саморізів 3,9х9,5 з монтаж-
ного комплекту і викрутки закріпіть адаптер по-
вітропроводу і, за необхідності, планки кріпильні
на корпусі витяжки. (Мал. 2)
2. Зробіть отвори в шафі згідно ескізу для об-
раного варіанту установки. (Мал 3)
3. За допомогою гвинтів М5х40 з шайбами з
монтажного комплекту і викрутки прикріпіть ви-
тяжку до шафи. (Мал. 4)
4. З’єднайте повітропровід з адаптером ви-
тяжки. (Мал. 5) Виведіть інший кінець повітро-
провода у вентиляційну шахту.
Переконайтеся у відсутності щілин у з’єднаннях.
27
1
408
600
500
250 min
300 mi
n
100
212
34
ø6
4 отв.
Гвинти
М5х40
Шайба 5
Варіант 2
230
408
558
458
20
250 mi
n
300 mi
n
100
212
34
ø6
4 отв.
Варіант 1
UA
8

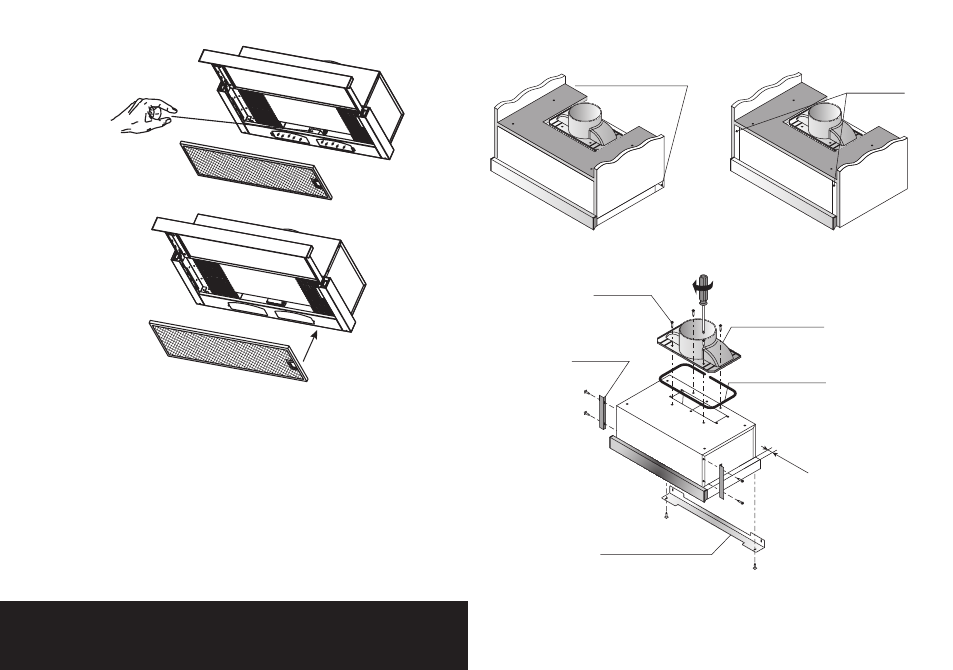

Мал. 1
Мал. 2
Усередині витяжки, між склом і патроном з електролам-
пами, знаходиться пінопластовий транспортувальний фік-
сатор. Також усередині знаходиться комплект монтажний.
Перед увімкненням і експлуатацією обов’язково вида-
літь пінопластовий фіксатор, так як його присутність все-
редині під час роботи може призвести до поломки виробу
1. Зніміть алюмінієві фільтри.
2. Видаліть фіксатор та вийміть комплект монтажний.
3. Встановіть на місце алюмінієві фільтри.
ПІДгОТОВКА ДО УСТАНОВКИ
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Адаптер
повітропроводу
Планка
кріпильна
мала
Планка кріпильна
велика
Ущільнювальний
шнур
Саморізи
3,9х9,5
22 м
м
Планка
кріпильна
мала
Планка кріпильна
велика
Варіант 1
Варіант 2
