Установка вытяжки на стену – Инструкция по эксплуатации PYRAMIDA TL full glass 60 (1000)/U
Страница 23
23
УСТАНОВКА ВЫТЯжКИ НА СТЕНУ
Определитесь с вариантом установки: Вари-
ант 1 или Вариант 2. (Рис. 1)
В соответствии с выбранным вариан-
том закрепите крепежные планки. Планки
крепежные малые используются только для
Варианта 2. Планка крепежная большая ис-
пользуется при необходимости закрыть щель
между вытяжкой и стеной.
1. При помощи саморезов 3,9х9,5 из мон-
тажного комплекта и отвертки закрепите адап-
тер воздуховода и, при необходимости, планки
крепежные на корпусе вытяжки. (Рис. 2)

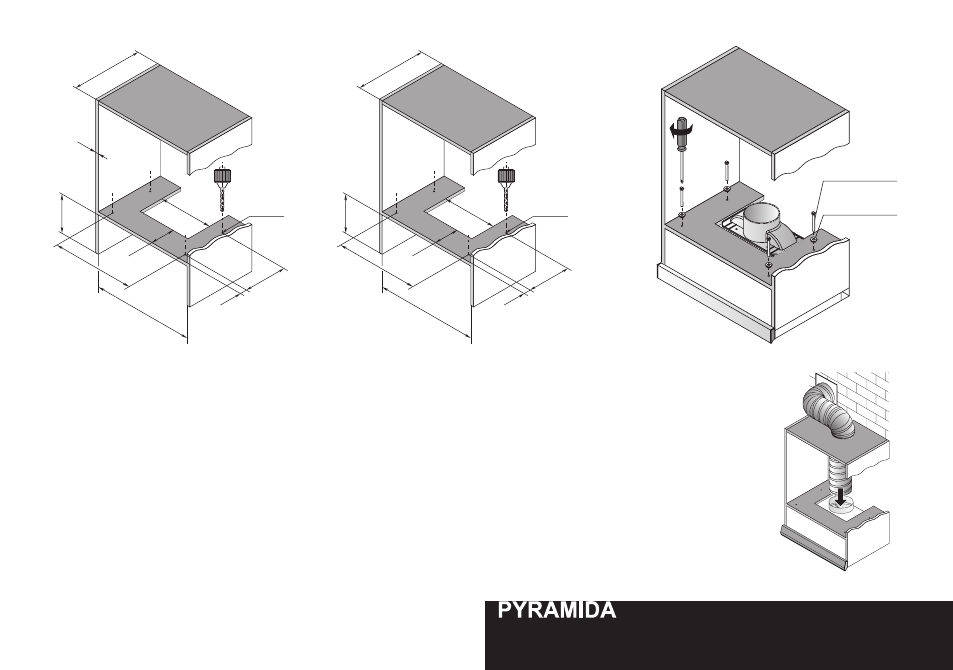

2. Выполните отверстия в шкафу согласно
эскиза для выбранного варианта установки. (Рис. 3)
3. При помощи винтов М5х40 с шайбами из
монтажного комплекта и отвертки прикрепите
вытяжку к шкафу. (Рис. 4)
4. Соедините воздуховод с адаптером вытяж-
ки. (Рис. 5) Выведите другой конец воздуховода в
вентиляционную шахту.
Убедитесь в отсутствии щелей в соединениях.
Рис. 3
Рис. 4
Рис. 5
27
1
408
600
500
250 min
300 mi
n
100
212
34
ø6
4 отв.
Винты
М5х40
Шайба 5
230
408
558
458
20
250 mi
n
300 mi
n
100
212
34
ø6
4 отв.
Вариант 2
Вариант 1
