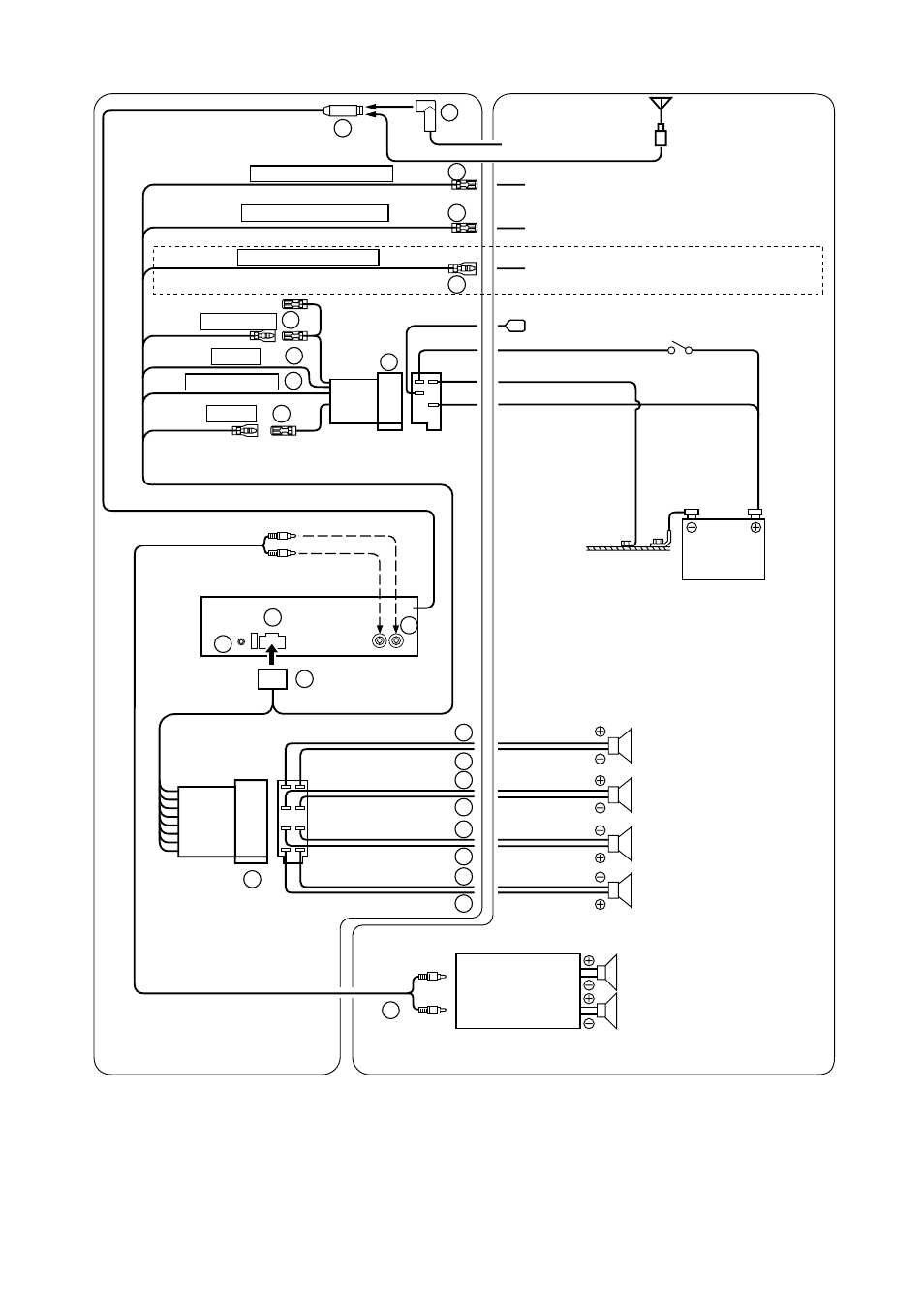

Антенный JASO штекер
Антенна
Антенный ISO
штекер
К радио телефону
К усилителю или эквалайзеру
К проводу подсветки приборов
К автоматической антенне
Замок
зажигания
Аккумулят.
батарея
Розовый/Черный
ВХОД АУДИО ПРЕРЫВ.
Синий/Белый
Оранжевый
ДИСТАНЦИОННОЕ ВКЛ.
ПОДСВЕТКА ДИСПЛЕЯ
(только для CDE-9845RX)
Красный
Черный
ЗАЖИГАНИЕ
МАССА
Синий АВТ. АНТЕННА
Желтый
АККУМ.
Динамики
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Зеленый
Зеленый/Черный
Белый
Белый/Черный
Серый/Черный
Серый
Фиолет./Черный
Фиолетовый
Фронтальные динамики или
сабвуферы
Усилитель
1
Гнездо антенны
2
Входной провод аудио прерывателя (Розовый / Черный)
Подсоедините этот провод к выходу аудио интерфейса радиотелефона, с помощью
которого обеспечивается закорачивание на массу при получении телефонного вызова.
3
Провод дистанционного включения (Синий/Белый)
Соедините этот провод с проводом дистанционного включения вашего усилителя
мощности или процессора сигналов.
