ВАЖНО
Пожалуйста, впишите серийный номер
вашего аппарата в данную таблицу и
сохраните ее для последующего
использования. Табличка с серийным
номером расположена на нижней панели
аппарата.
СЕРИЙНЫЙ НОМЕР:
ДАТА УСТАНОВКИ:
СПЕЦИАЛИСТ ПО УСТАНОВКЕ:
МЕСТО ПОКУПКИ:

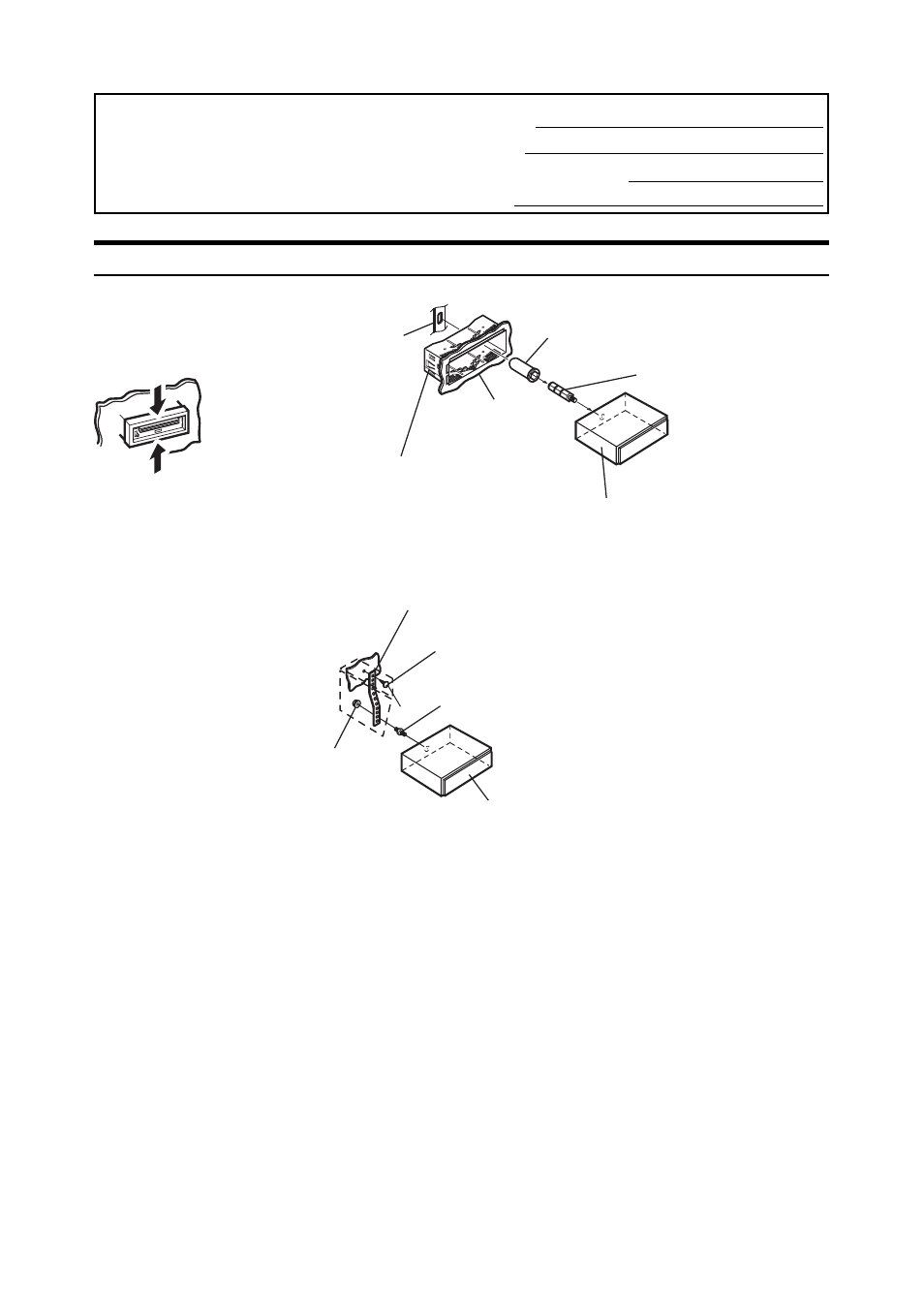

Установка
1
Резиновая заглушка
(прилагается)
Приборная
панель
Монтажная коробка
(прилагается)
Кронштейн
Ваш аппарат
Снимите переднюю панель. Отделите монтажную коробку от вашей системы и
зафиксируйте ее с помощью металлических скоб.
Не надавливайте
в этом месте
Не надавливайте
в этом месте
2
Шестигранный болт
(прилагается)
Металлическая лента
Винт
Болт
Шестигранная
гайка (М5)
Ваш аппарат
Если ваш автомобиль оборудован кронштейном, вверните длинный шестигранный болт в
заднюю стенку вашего аппарата и установите на него резиновую заглушку. В случае отсутствия
в вашем автомобиле приспособлений для монтажа автомагнитолы, закрепите вашу систему
с помощью металлической ленты (в комплект поставки не входит). Подсоедините все провода
в соответствии со схемой, приведенной в разделе “Подсоединения”.
ПРИМЕЧАНИЕ:
При монтаже используйте соответствующие винты*.
3
Установите ваш аппарат в приборную панель. На фиксацию аппарата вам укажет
слышимый щелчок. Это обеспечит надежную установку вашей системы в приборной
панели. Затем установите съемную переднюю панель.
