Подключение проводов к соединительным гнездам – Инструкция по эксплуатации Kenwood KDC-PSW9527
Страница 11
TEL MUTE
EXT.
CONT
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
REAR
AUX IN
CENTER
SUB
WOOFER
Замечания по использованию системы управления звуком
CD-ресивер KDC-PSW9527/W9027 позволяет Вам
настроить поле звучания в автомобиле, используя
систему управления звуком.
Доступны два режима настройки поля звучания:
режим упрощенной настройки (называемый режи-
мом Easy) и режим профессиональной настройки
(режим PRO).
Настройка параметров
звучания (режим Easy)
Когда в режиме упрощенной настройки поля
звучания Вы выберете размер кабины и тип
используемых акустических систем, Вы сможете
автоматически установить наилучшее поле зву-
чания в Вашем автомобиле.
- Обратитесь к разделу «Настройка параметров звучания (ре-
жим Easy)» на странице 28.
Настройка параметров
звучания (режим PRO)
В режиме профессиональной настройки (режим
PRO) кроме параметров звучания, настраивае-
мых в режиме Easy, Вы можете точно настроить
и сохранить XOver (частоту среза кроссовера),
DTA (цифровую настройку времени) и EQ (эква-
лайзер).
- Обратитесь к разделу «Настройка параметров звучания (ре-
жим PRO)» на странице 30.
Сначала настройте поле звучания в Вашем автомо-
биле, воспользовавшись упрощенным режимом
настройки Easy (см.страницу 28). Для настройки
поля звучания перейдите к выполнению следующих
шагов.
1. Войдите в меню настройки параметров звучания
Нажимайте кнопку [NEXT].
Нажимайте кнопку до тех пор, пока над кнопкой [3]
не отобразится сообщение «AD SET».
Обратитесь к разделу «Замечания по использова-
нию системы многофункциональных кнопок», при-
веденному на странице 10.
2. Выберите параметр установки размера кабины
Вашего автомобиля.
Нажмите кнопку [2] («CABIN»).
3. Выберите размер кабины Вашего автомобиля.
Нажимайте кнопку [I<<] èëè [>>I].
4. Выберите акустические системы.
Нажмите кнопку [3] («SP-SEL»).
5. Установите тип акустических систем.
Нажимайте кнопки [2]-[5].
- Для получения информации об типах акустических
системах, которые Вы можете выбрать с помощью
кнопок [2]-[5], обратитесь к разделу «Настройка
параметров звучания (режим Easy)» на странице 28.
6. Выберите размер акустических систем.
Нажимайте кнопку [I<<] èëè [>>I].
7. Выйдите из режима настройки параметров звука
Нажмите кнопку [6] («RTN»).
Теперь Вы можете создать наилучшее поле звучания
в Вашем автомобиле.
Для выполнения более точной настройки акустичес-
ких систем обратитесь к разделу «Настройка пара-
метров звучания (режим PRO)» на странице 30.
58
11

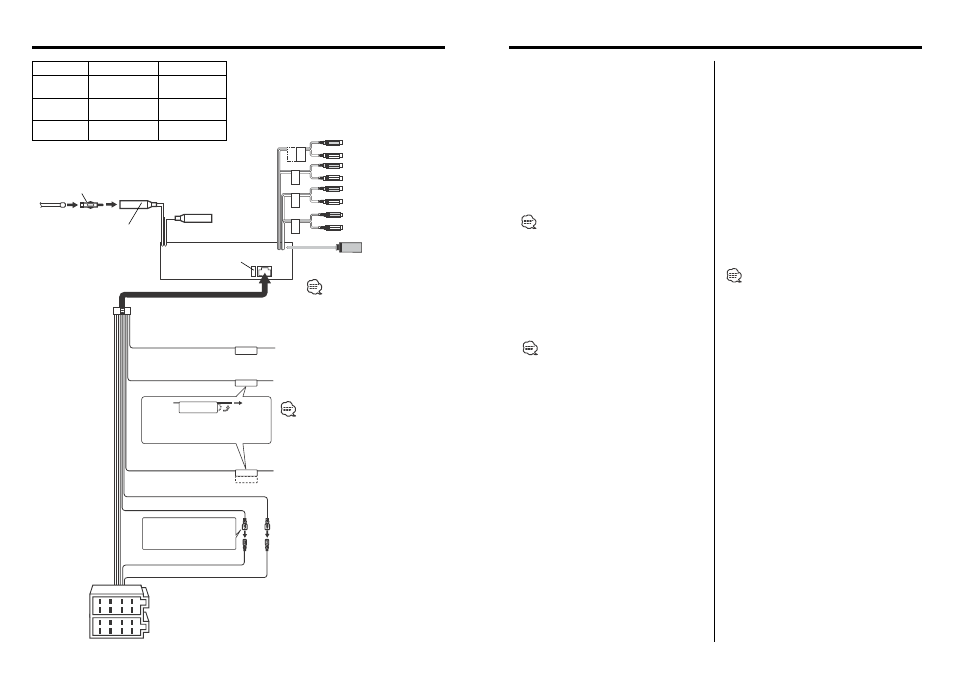

Подключение проводов к соединительным гнездам
A
B
KDC-PSW9527
KDC-W9027
—
KDC-W8027
Выход на сабвуфер
(синий)
Выход на сабвуфер
(черный)
Правый канал выхода
на сабвуфер (красный)
Выход центрального
канала (синий)
Левый канал выхода
на сабвуфер (белый)
Адаптер для кабелей антенны
(ISO-JASO) (принадлежность 3)
Антенный кабель (ISO)
Вход антенны FM/AM
К внешнему дисплею/
пульту ДУ на руле
Предохранитель (10А)
A
B
Выход правого фронтального
канала (красный)
Выход левого фронтального
канала (белый)
Выход правого тылового
канала (красный)
Выход левого тылового канала
(белый)
Вход правого канала AUX
(красный)
Вход левого канала AUX
(белый)
К дисковому чейнджеру KENWOOD/устройству
громкой связи GSM/внешнему устройству
Чтобы подключить эти кабели, обрати-
тесь к соответствующим инструкциям по
эксплуатации.
Жгут проводов
(принадлежность 1)
Провод управления внешним
усилителем (розовый/черный)
Кабель приглушения TEL
(коричневый)
Если Вы не подключаете этот кабель,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
К EXT.AMP.CONT входу усилителя, имеющего функции
внешнего управления
Подсоедините к заземленному выводу, когда зазвонит
телефон или во время разговора.
Особенности подключения навигационной сис-
темы KENWOOD изложены в инструкции по ее
эксплуатации.
Подсоедините или к выводу управления питанием,
пользуясь усилителем питания, который входит в
комплект поставки, или к выводу управления антенной в
автомобиле.
Провод аккумулятора (желтый)
Провод зажигания (красный)
См.следующую страницу
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
