Замечания по системе многофункциональных кнопок
Система многофункциональных кнопок использует-
ся для выполнения различных функций с помощью
кнопок [2]-[5].
Основная информация об использовании системы
многофункциональных кнопок приведена ниже.
Что такое система многофункциональ-
ных кнопок?
Этот CD-ресивер оснащен системой многофункци-
ональных кнопок, которая позволяет с помощью
одной кнопки выполнять несколько различных фун-
кций.
Например, во время воспроизведения компакт-
диска Вы можете переключиться в режим управле-
ния дисплеем или включить/выключить режим вос-
произведения в случайном порядке нажатием на
кнопку [3].
Настройка каждой функции
Дисплей функций показывает функцию кнопки над
каждой кнопкой [2]-[5].
Нажатие на соответствующую кнопку позволяет
активизировать нужную функцию.
Отображение нужной функции
Если для настройки (использования) кнопок [2]-[5]
доступны пять или более функций, для регистрации
они делятся на функциональные группы (в инструк-
ции эти группы мы будем называть секциями).
Чтобы переключаться между секциями, нажимайте
кнопку [NEXT].
Если дисплей нужной функции не отображается,
нажмите кнопку [NEXT] от 1 до 3 раз, чтобы переклю-
читься между секциями до тех пор, пока не будет
отображена искомая функция.

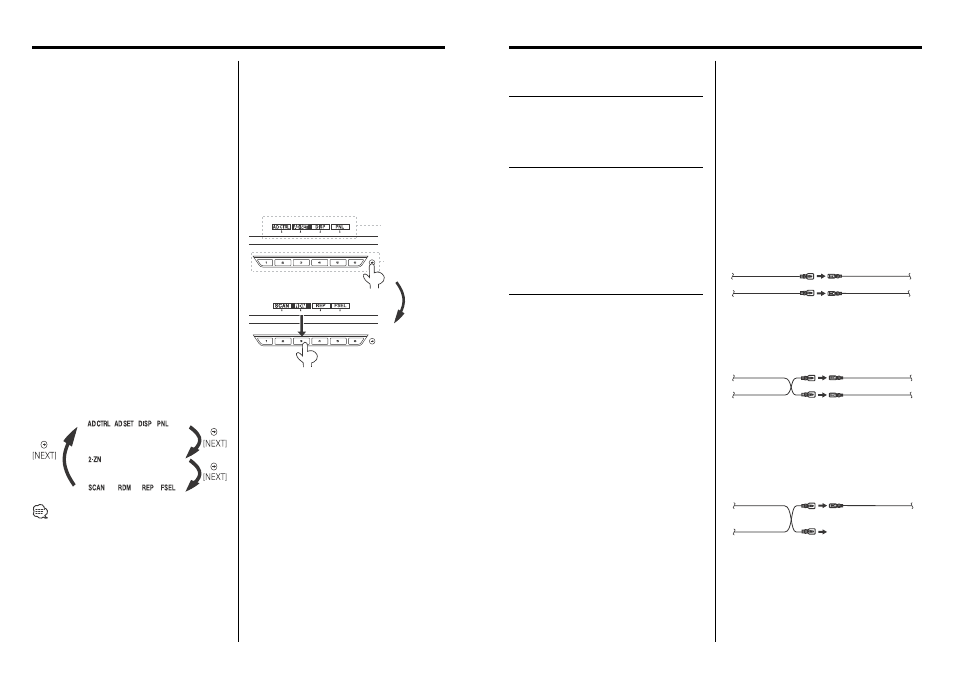

Пример: дисплей функций проигрывателя компакт-
дисков и внешнего дискового проигрывателя
1 секция
2 секция
3 секция
- Индикаторы «MRDM», «H-F», «SYNC» èëè «DISP» отображаются
только, когда подключены внешние устройства.
Реальный пример использования сис-
темы многофункциональных кнопок
Пример: Включение/выключение режима воспроиз-
ведения в случайном порядке во время воспроиз-
ведения компакт-диска.
1. Отобразите дисплей функции воспроизведения в
случайном порядке.
Если индикатор RDM не отображается, нажатием на
кнопку [NEXT] переключитесь между секциями и
отобразите индикатор RDM над кнопкой [3].
2. Включите или выключите режим воспроизведе-
ния в случайном порядке.
Нажимайте кнопку [3].
Каждое нажатие на кнопку [3] под индикатором RDM
приводит к включению или выключению режима
воспроизведения в случайном порядке.
EXT
Отображаемая
функция
Кнопка
10
59
Нумерация и назначение контактов
Номера штырей
разъемов ISO
Разъем внешнего
питания
А-4
А-5
А-6
А-7
А-8
Разъем для акусти-
ческих систем
В-1
В-2
В-3
В-4
В-5
В-6
В-7
В-8
Цвет кабеля
Желтый
Синий/Белый
Оранжевый/Белый
Красный
Черный
Фиолетовый
Фиолетовый/Чер-
ный
Серый
Серый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный
Функции
Аккумулятор
Управление питанием
Диммер
Зажигание (АСС)
Заземляющее соеди-
нение (земля)
Тыловой правый (+)
Тыловой правый (-)
Фронтальный правый
(+)
Фронтальный правый
(-)
Фронтальный левый
(+)
Фронтальный левый
(-)
Тыловой левый (+)
Тыловой левый (-)
ПРЕДУПРЕЖДЕНИЕ
Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения аппарата следует проверить, что со-
единения сделаны правильно.
Стандартное соединение для жгута проводов опи-
сано ниже в пункте [1]. Если штыри разъема ISO
расположены соответственно пункту [2] или [3],
следует провести соединение в соответствии с
рисунком.
При установке CD-ресивера в автомобиль
Volkswagen выполните подключение по схеме [2].
[1] (Стандартная настройка) Контакт А-7 (красный)
автомобильного разъема ISO подсоединен к зажи-
ганию, а контакт А-4 (желтый) подсоединен к посто-
янному электропитанию.
CD-ресивер
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
[2] Контакт А-7 (красный) автомобильного разъема
ISO подсоединен к источнику постоянного электро-
питания, а контакт А-4 (желтый) соединен с зажи-
ганием.
CD-ресивер
[3] Контакт А-4 (желтый) автомобильного разъема
ISO не подсоединен вообще, однако, контакт А-7
(красный) подсоединен к источнику постоянного
электропитания (или оба контакта А-7 (красный) и
А-4 (желтый) подсоединены к источнику постоянно-
го электропитания).
Автомобиль
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Контакт А-7 (красный)
Контакт А-4 (желтый)
CD-ресивер
Автомобиль
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Контакт А-7 (красный)
Подсоедините к источнику пи-
тания, который может вклю-
чаться и выключаться от ключа
зажигания.
