11
fg
Контакты громкоговорителей
Белый: Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3 или
не используется
Зеленый/Черный: Задний левый #
или не используется
Фиолетовый: Задний правый 3 или
Сабвуфер 3
Фиолетовый/черный: Задний правый #
или Сабвуфер #
Сабвуфер Сабвуфер
Синий/белый
К разъему управления автономной
антенной. (Максимум 300 мА, 12 В
постоянного напряжения.)
Соединительный кабель с
контактными штекерами
RCA (продается отдельно).
Дистанционное управление системой
Усилитель мощ-
ности (продается
отдельно)
Передний выход
Выход сабвуфера или
выход без затухания
Передний гром-
коговоритель
Передний гром-
коговоритель

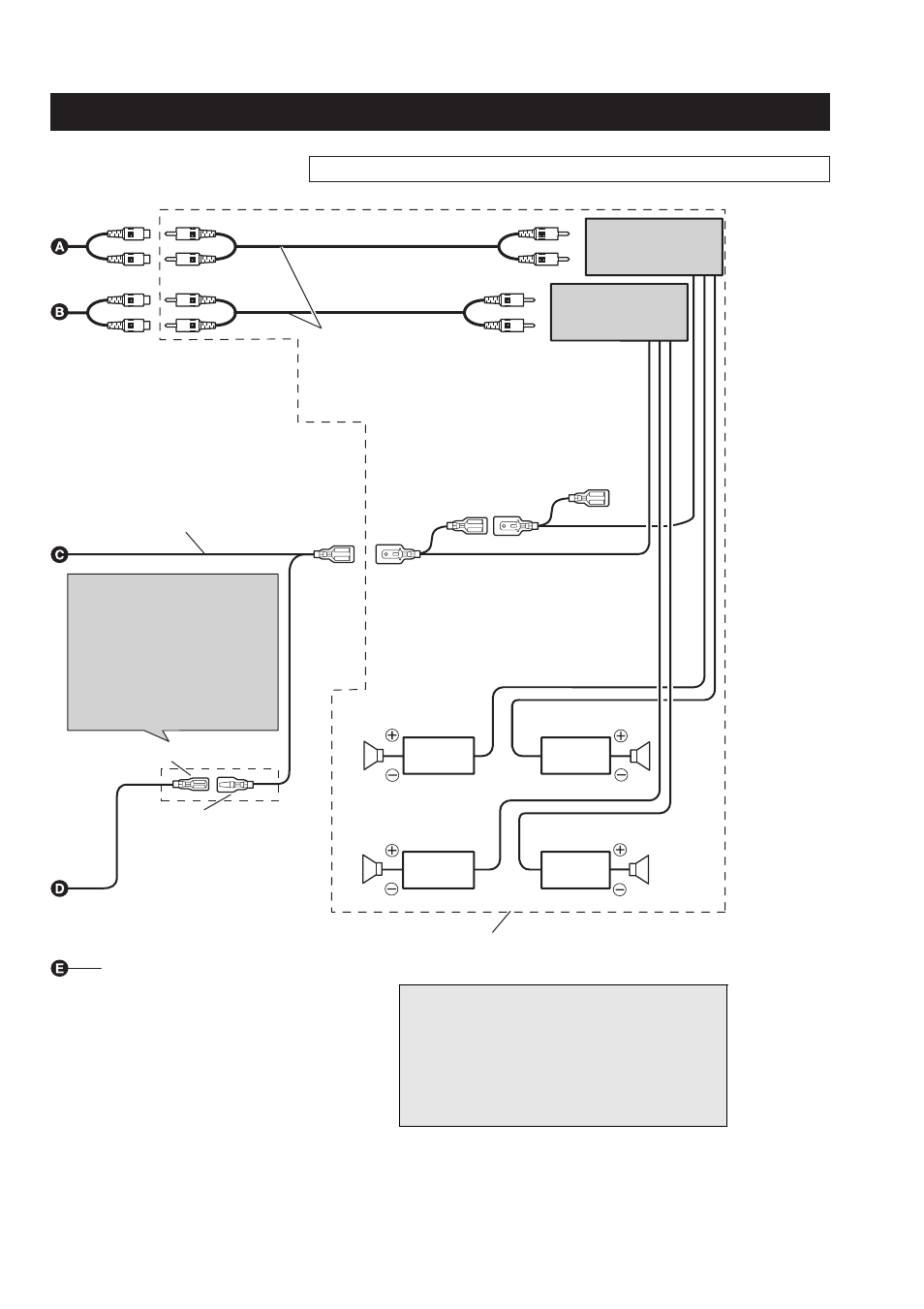

Используйте эту схему для подключения,
если Вы имеете дополнительный усилитель.
Примечание:
Если к этому устройству вместо правого зад-
него громкоговорителя подключен сабвуфер,
не подключайте контакт левого заднего гром-
коговорителя. Для получения более подроб-
ной информации ознакомьтесь с разделом
“Начальные Настройки”.
Усилитель мощ-
ности (продается
отдельно)
Проводка этого устройства окрашена в соответствии с новым стандартом.
Расположение контактов
разъема ISO различается в
зависимости от типа авто-
мобиля. Соедините 6* и 7*,
если Контакт 5 служит для
управления антенной. В ав-
томобиле другого типа ни-
когда не соединяйте 6* и 7*.
Синий/белый (6* )
Синий/белый (7* )
К разъему управления ав-
тономной антенны. (Мак-
симум 300 мА, 12 В посто-
янного напряжения.)
