Схема подключения – Инструкция по эксплуатации Pioneer DEH-P8100R
Страница 10
10
fg

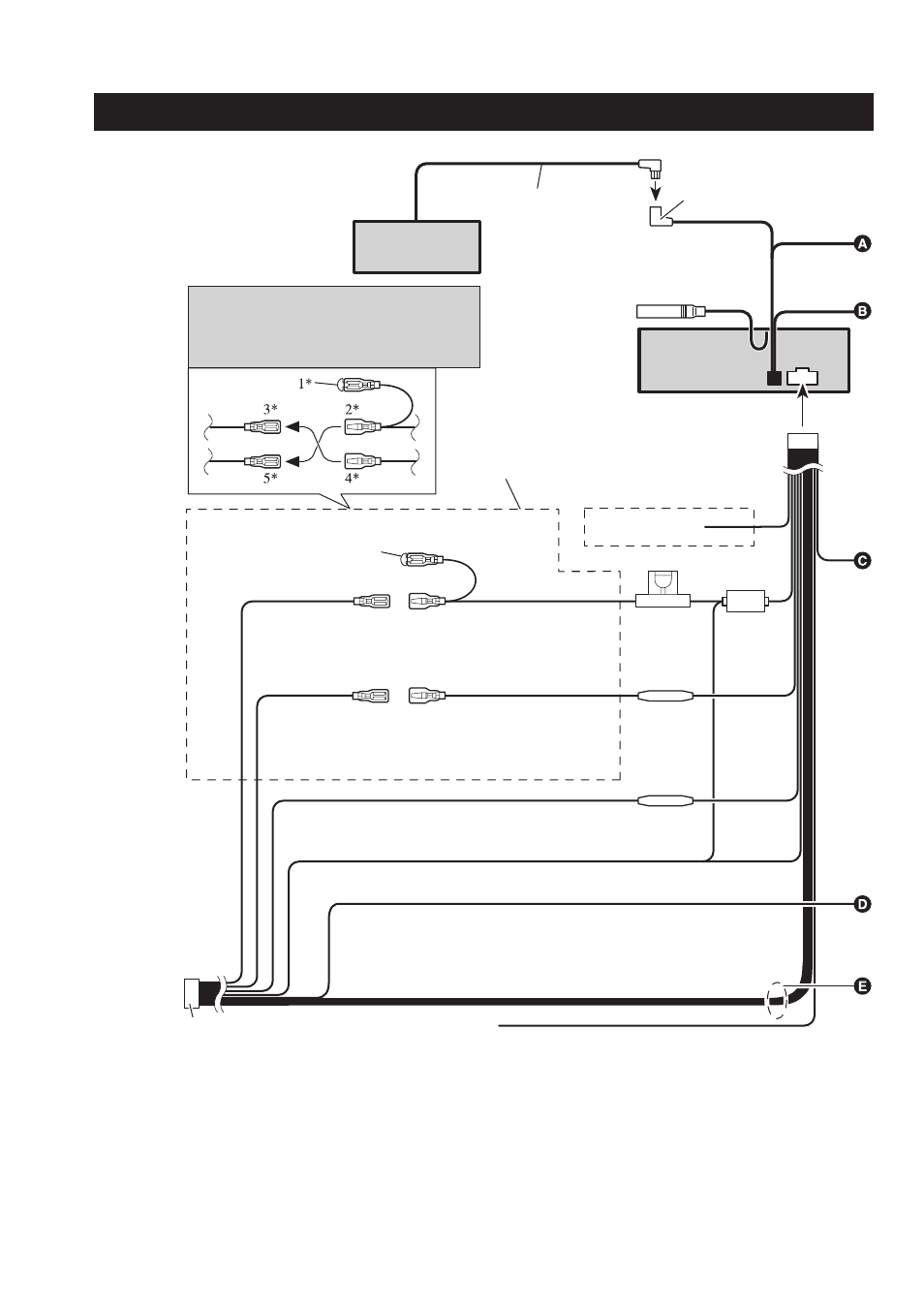

Схема подключения
Проигрыватель
Малти КД (прода-
ется отдельно)
Кабель IP-BUS
Вход IP-BUS (синий)
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Гнездо антенны
Это устройство
Подключите кон-
такты одного цве-
та друг к другу.
Колпак (1* )
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Желтый (3*)
Резерв (или До-
полнительно)
Желтый (2*)
К разъему, на который питание пода-
ется постоянно, независимо от поло-
жения ключа зажигания.
Отсек для
предохра-
нителя
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управ-
ляемому ключом зажигания (12 В
постоянного напряжения) вклю-
чение/выключение.
Оранжевый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен на два. В этом случае
подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключи-
те его к контакту Audio Mute (приглушение звука) на
сотовом телефоне. Если Вы этого не сделаете, не
подключайте контакт Audio Mute.
Обратитесь к разделу Уста-
новка Сигнализации RFP.
Сопро-
тивление
предохра-
нителя
Сопротивление
предохранителя
Белый/желтый
