53

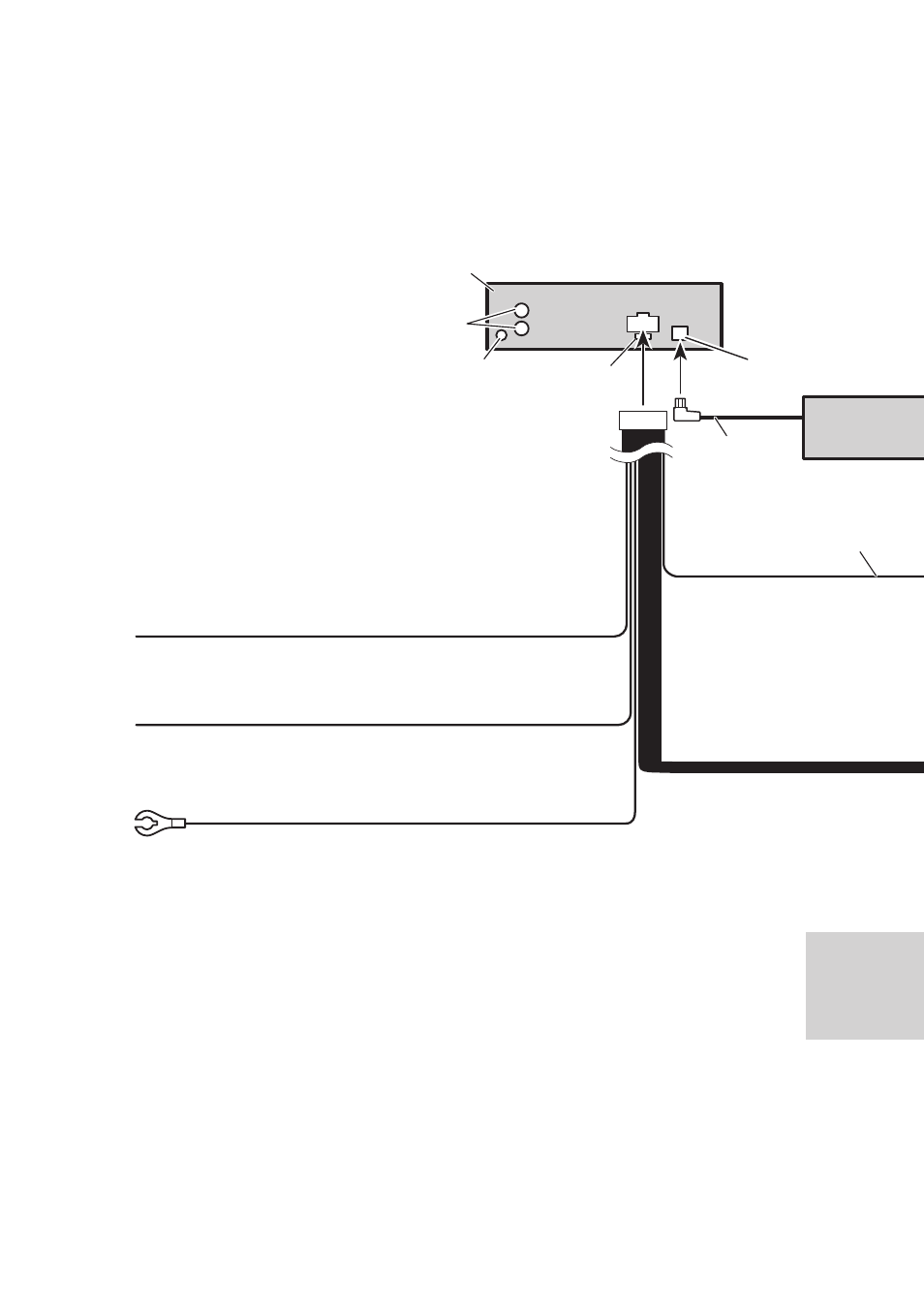

1. Данное изделие
4. Вход шины IP BUS
(синий)
6. Кабель шины
IP BUS
3. Антенное гнездо
10. Предохрани
тель (10 А)
5. Многодисковый
CD плеер
13. Белый/синий
К клемме управления усилителя
ления автомобильной антенной
7. Желтый
К клемме, на которой всегда имеется напряжение независимо от
положения ключа зажигания.
8. Красный
К клемме, напряжение на которой (12 В постоянного тока) включа
ется/выключается ключом зажигания.
9. Черный (земля)
К металлическому корпусу автомобиля.
15. Фронтальный
громкоговоритель
20. Левый
31. Сабвуфер
