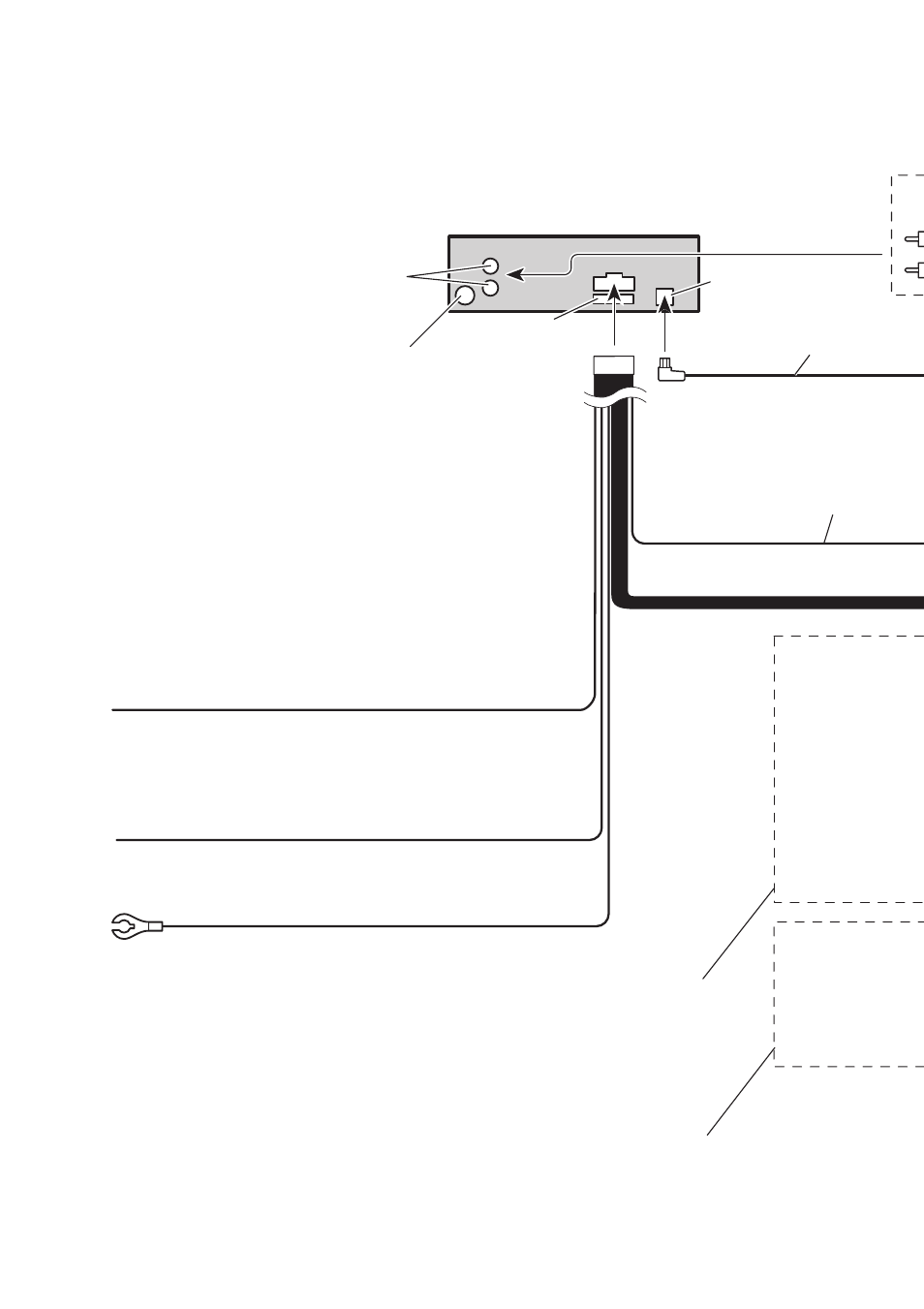

1. Данное изделие
4. Вход шины IP BUS
(синий)
6. Кабель шины IP BUS
2. Выход тылового кана
ла или сабвуфера
3. Антенное гнездо
10. Предохрани
тель (10 А)
13. Белый/синий
К клемме управления усилителя
мощности или к клемме управле
ния автомобильной антенной
(макс. 300 мА 12 В пост.тока)
7. Желтый
К клемме, на которой всегда имеется напряжение независимо от
положения ключа зажигания.
8. Красный
К клемме, напряжение на которой (12 В постоянного тока) включа
ется/выключается ключом зажигания.
9. Черный (земля)
К металлическому корпусу автомобиля.
28. При использовании системы с 2 АС не под
ключайте ничего к тем проводам, которые не
подключены к АС.
29. Данные подключения выполняются в случае
использования дополнительного усилителя.
15. Фронтальный
громкоговоритель
20. Левый
22. Тыловой
громкоговоритель
27. Тыловой
громкоговоритель
