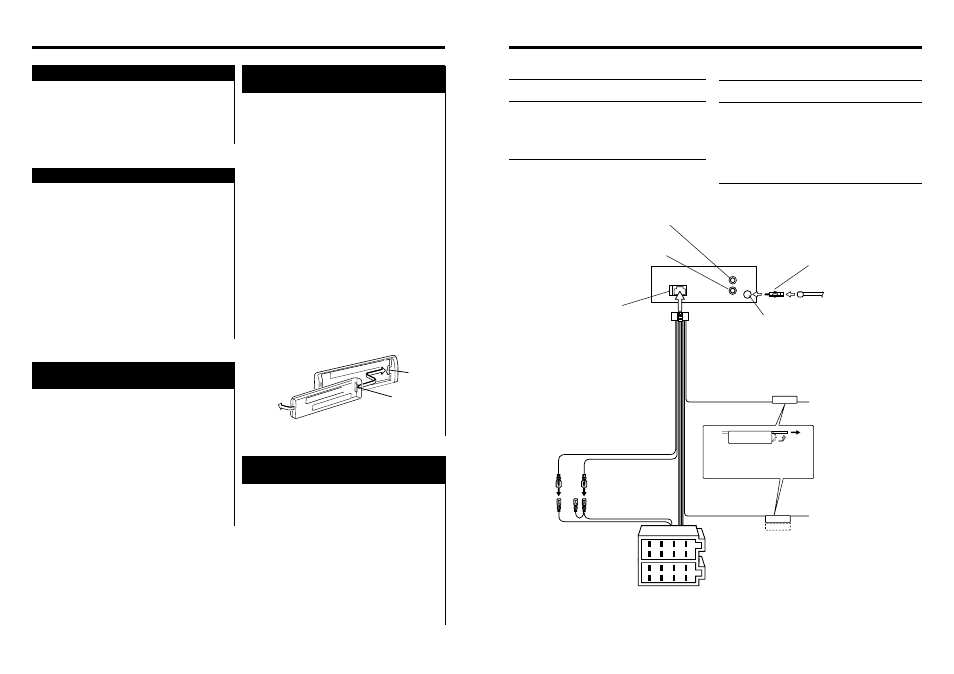

8
13
Основные функции
Дисплей часов
Нажимайте кнопку [CLK].
Каждое нажатие на кнопку приводит к вклю-
чению/выключению дисплея часов.
Когда включены часы, светится индикатор
часов.
Установка часов
1 Отобразите дисплей часов
Нажмите кнопку [CLK].
2 Переключитесь
в режим установки часов
На 3 секунды нажмите кнопку [CLK]. Дисплей
часов начнет мигать.
3 Установите часы
Нажимайте кнопку [FM] èëè [AM].
Установите минуты
Нажимайте кнопку [I<<] èëè [>>I].
4 Выйдите из режима
установки часов
Нажмите кнопку [CLK].
DSI (Индикатор
отключения системы)
После снятия лицевой панели CD-ресивера
начнет мигать красный индикатор, предуп-
реждая потенциальных воров.
1 Выключите CD-ресивер
Нажмите кнопку [SRC] на 2 секунды.
2 Установите индикатор отключения
системы DSI
Удерживая в нажатом состоянии кнопки [#1]
и [#3], нажмите кнопку [SRC]. Каждое выпол-
нение шагов 1 и 2 приводит к включению/
выключению индикатора DSI.
Приглушение звука при
поступлении телефонного звонка
При поступлении телефонного звонка CD-ре-
сивер автоматически приглушает звук.
Когда поступает телефонный звонок
На дисплее отображается сообщение «CALL»
(ЗВОНОК) и CD-ресивер переключается в
режим паузы.
Прослушивание музыки во время раз-
говора
Нажмите кнопку [SRC]. Сообщение «CALL»
погаснет и CD-ресивер вновь включится.
Когда Вы закончите разговор
Повесьте трубку телефона. Сообщение
«CALL» погаснет и CD-ресивер вновь вклю-
чится.
Съемная лицевая панель
защиты от краж
Лицевая панель CD-ресивера может быть сня-
та и взята с собой, что позволит избежать
кражи CD-ресивера.
Снятие лицевой панели
Нажмите кнопку съема лицевой панели.
Лицевая панель будет разблокирована и Вы
сможете снять ее.
- Лицевая панель является прецизионным
компонентом оборудования и при механи-
ческих воздействиях может быть легко по-
вреждена. По этой причине всегда храните
снятую лицевую панель в специальном чехле
(коробке).
- Не подвергайте лицевую панель и ее ко-
робку воздействию прямых солнечных лу-
чей или избыточного тепла или влажности.
Также избегайте мест с повышенной запы-
ленностью или возможностью расплескива-
ния воды.
Установка лицевой панели
1 Совместите выступы на CD-ресивере с паза-
ми на лицевой панели.
Выступы
Пазы
2 Нажмите на лицевую панель до фиксации.
Подсоединение кабелей к гнездам для подключения
Подключение кабелей к соединительным гнездам
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
REAR
L
R
Тыловой левый выход (белый)
Тыловой правый выход (красный)
Адаптер для кабелей антенны
(ISO-JASO) (принадлежность 3)
Кабель антенны (ISO)
Вход антенны FM/AM
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
Кабель аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Кабель приглушения
TEL (коричневый)
- Если вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Управление питани-
ем/управляющий ка-
бель привода антен-
ны (синий/белый)
Подсоедините к выводу, который
заземляется, во время разговора
по телефону или во время звонка.
- Особенности подключения нави-
гационной системы KENWOOD из-
ложены в инструкции по ее эксплу-
атации.
Разъем А
Разъем В
Подсоедините или к выводу управле-
ния питанием, пользуясь усилителем
питания, который входит в комплект
поставки, или к выводу управления
антенной в автомобиле.
