Возможные неисправности
System Q
Основные функции
Вы можете установить наилучшие параметры
звучания, предварительно настроенные для
разных типов музыки.
1 Выберите источник звучания, для
которого Вы хотите установить пара-
метры звучания
Нажимайте кнопку [SRC].
2 Выберите тип звучания
Нажимайте кнопку [Q].
Каждое нажатие на кнопку [Q] приводит к
переключению групп параметров звучания в
приведенном ниже порядке.
Режим звучания Дисплей
Настройки отключены «SQ-1»
Рок-музыка «SQ-2»
Top 40 «SQ-3»
Поп-музыка «SQ-4»
Джаз «SQ-5»
Легкая музыка «SQ-6»
Scan of Flat - Easy «SCAn»
Замечание:
- Каждое значение изменяется вместе с на-
стройками акустических систем <Speaker
setting>. Сначала выберите нужный тип акусти-
ческих систем.
- Если Вы измените режим System Q, соответ-
ствующим образом будут изменены значения
низких, средних и высоких частот.
Регулировка параметров звучания
1 Выберите источник звучания для
регулировки параметров звучания
Нажимайте кнопку [SRC].
2 Переключитесь в режим регулиров-
ки параметров звучания
Нажмите кнопку [AUD] на 2 секунды.
3 Выберите параметр звучания, ко-
торый Вы хотите отрегулировать.
Нажимайте кнопку [FM] èëè [AM].
Каждое нажатие на кнопку приводит к пере-
ключению параметров звучания в порядке, при-
веденном ниже.
4 Отрегулируйте значение выбран-
ного параметра.
Нажимайте кнопку [I<<] èëè [>>I].
Параметр Дисплей Д и а п а з о н
значений
Уровень
низких частот BAS от -8 до +8
Уровень
средних частот MID от -8 до +8
Уровень
высоких частот TRE от -8 до +8
Баланс BL левый канал 15 -
правый канал 15
Фейдер FD тыл.канал 15 -
фронт.канал 15
5 Выйдите из режима регулировки
параметров звучания
Нажмите кнопку [AUD].
Настройка акустических систем
Выполните точную настройку так, чтобы значе-
ние System Q было оптимально для установ-
ленного типа акустических систем.
1 Переключите магнитолу в дежур-
ный режим
Нажатием на кнопку [SRC] отобразите на дис-
плее сообщение «OFF».
2 Переключитесь в режим настройки
акустических систем
Нажмите кнопку [Q].
3 Выберите тип акустических систем
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к пере-
ключению типа акустических систем в следую-
щем порядке:
Тип акустических Дисплей
систем
Выкл. «SP-F»
Акустические системы OEM «SP-O»
Акустические системы
6 & 6х9 дюйма «SP-6»
Акустические системы
5 & 4 дюйма «SP-5»
4 Выйдите из режима настройки
акустических систем
Нажмите кнопку [Q].

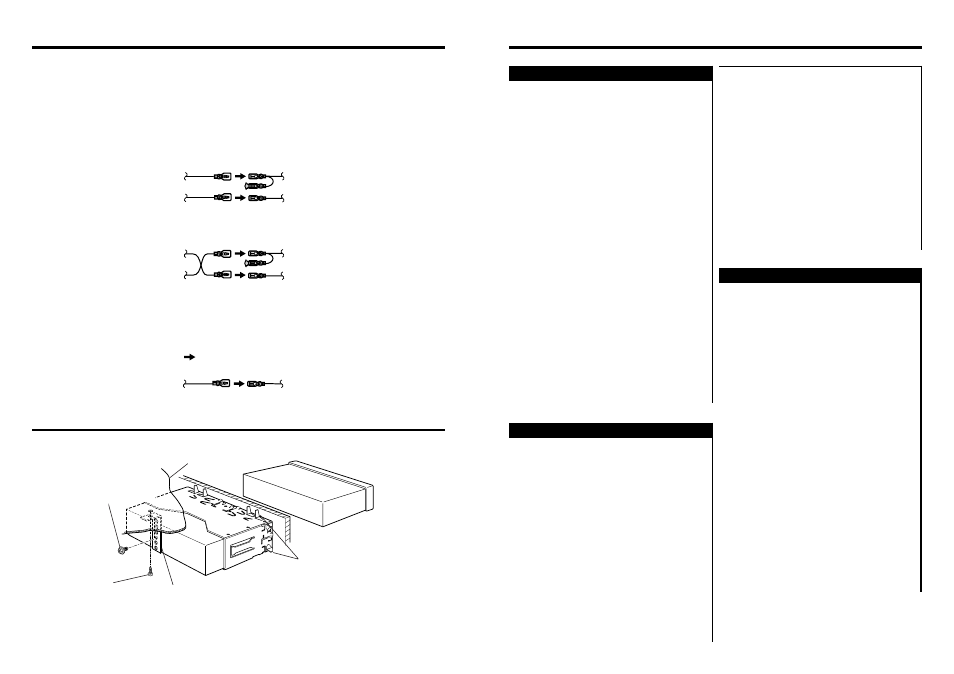

Подключение кабелей к соединительным гнездам
ПРЕДУПРЕЖДЕНИЕ - Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно.
Стандартное соединение для жгута проводов описано ниже в пункте [1]. Если штыри разъема ISO
расположены соответственно пункту [2] или [3], следует провести соединение в соответствии с
рисунком.
[1] (Стандартная настройка) Штепсель А-7 (красный) автомобильного разъема ISO подсоединен
к зажиганию, а штепсель А-4 (желтый) подсоединен к постоянному электропитанию.
Аппарат
Кабель зажигания (красный)
Кабель батареи (желтый)
Автомобиль
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
[2] Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного
электропитания, а штепсель А-4 (желтый) соединен с зажиганием.
Аппарат
Кабель зажигания (красный)
Автомобиль
Штепсель А-7 (красный)
Кабель батареи (желтый) Штепсель А-4 (желтый)
[3] Штепсель А-7 (красный) автомобильного разъема ISO не подсоединен вообще, однако
штепсель А-4 (желтый) подсоединен к источнику постоянного электропитания (или оба штепселя
А-7 (красный) и А-4 (желтый) подсоединены к источнику постоянного электропитания).
Аппарат Автомобиль
Кабель зажигания (красный) Подсоедините к источнику питания, который может
включаться и выключаться от ключа зажигания.
Кабель батареи (желтый) Штепсель А-4 (желтый)
Установка
Противопожарная перегород-
ка или металлическая опора
Винт (М4х8) (можно
купить в магазинах)
Саморез (можно ку-
пить в магазинах) Металлическая крепежная лента
(можно купить в магазинах)
Следует согнуть выступы сборочной части с
помощью отвертки или подобного инструмен-
та и прикрепить ее на место.
- Убеждайтесь в надежности установки магнитолы на месте. Если магнитола закреплена ненадеж-
но, это может привести к возникновению неисправностей (например, к пропуску звука).
