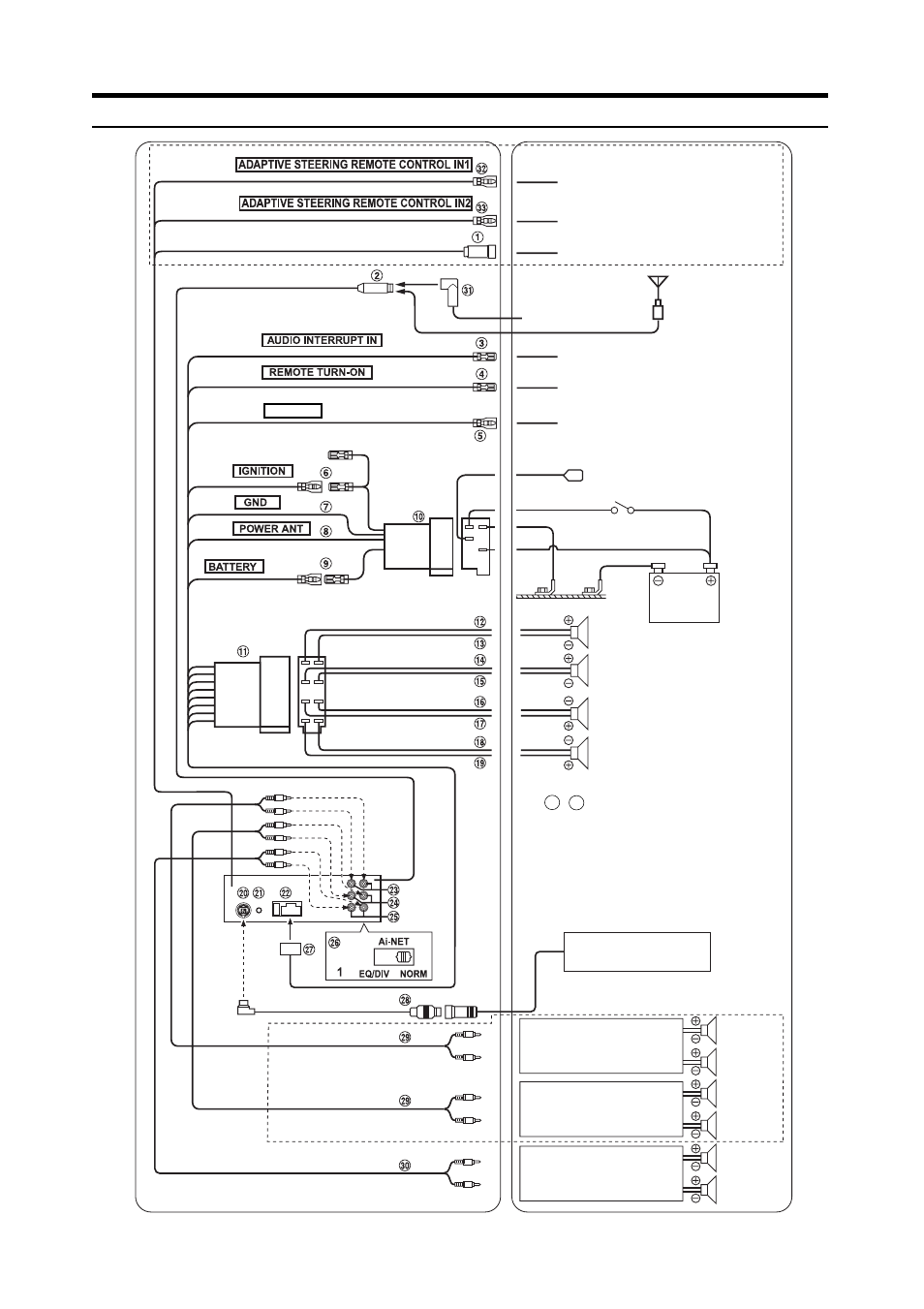

Подсоединения
Антенный JASO
штекер
Антенна
Антенный ISO
штекер
К радио телефону
К усилителю или эквалайзеру
К проводу подсветки приборов
К автоматической антенне
Замок
зажигания
Аккумулят.
батарея
Красный
Черный
Синий
Желтый
Динамики
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Зеленый
Зеленый/Черный
Белый
Белый/Черный
Серый/Черный
Серый
Фиолет./Черный
Фиолетовый
Сабвуферы
(CDA-9852RB/
RR служит в
качестве фронт.
канала или
сабвуфера)
Усилитель
*
1
Этот стикер приклеен к основанию проигрывателя
Усилитель
Усилитель
Тыловой
левый
Тыловой
правый
Фронт.
левый
Фронт.
правый
CD чейнджер (опция)
(Только для CDA-9854R)
Оранжевый
DIMMER
Синий/
Белый
Розовый/
Черный
(Только для CDA-9854R)
Коричневый/
Желтый
Коричневый/
Оранжевый
К интерфейсу рулевого пульта ДУ
К интерфейсу рулевого пульта ДУ
К интерфейсу автомобильного дисплея
