Инструкция по эксплуатации Alpine CDA-9852RR
Страница 55

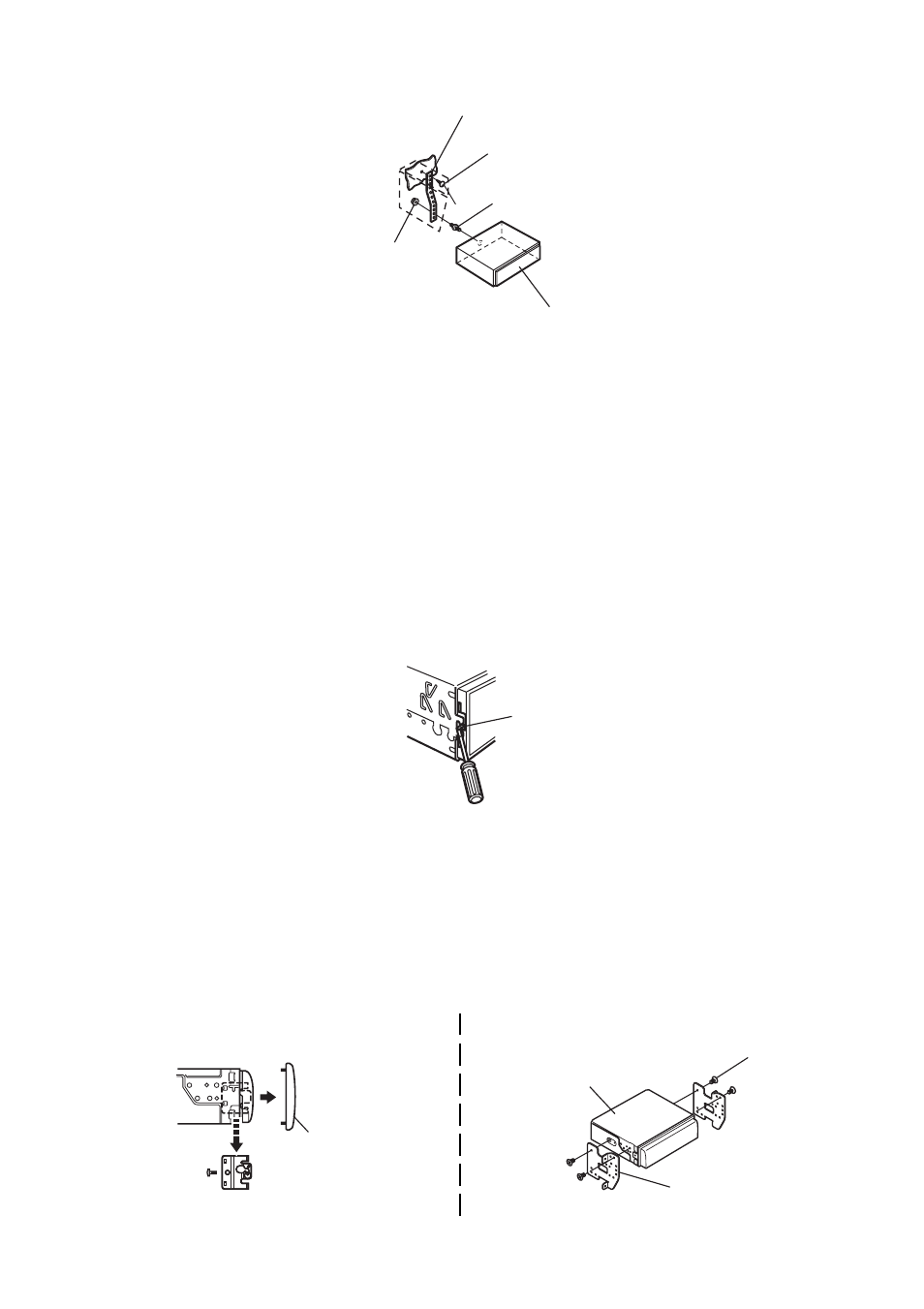

2
Металлическая лента
Винт
Болт
Шестигранная
гайка (М5)
Ваш аппарат
Если ваш автомобиль оборудован кронштейном, вверните длинный
шестигранный болт в заднюю панель CDA-9854R/CDA-9852RB/CDA-9852RR и
установите на него резиновую заглушку. В случае отсутствия в вашем автомобиле
приспособлений для монтажа автомагнитолы, закрепите вашу систему с
помощью металлической ленты (в комплект поставки не входит). Подсоедините
все провода в соответствии со схемой, приведенной в разделе
“Подсоединения”.
•
При монтаже используйте соответствующие винты*.
3
Установите CDA-9854R/CDA-9852RB/CDA-9852RR в приборную панель. По
завершении установки убедитесь, что стопорные лепестки переведены в
нижнее положение. Для этого плотно прижмите магнитолу и отогните
лепестки вниз с помощью небольшой отвертки. Это обеспечит надежную
фиксацию вашей системы в приборной панели. Затем установите съемную
переднюю панель.
Стопорный лепесток
Демонтаж системы
1
Отсоедините съемную лицевую панель.
2
С помощью небольшой отвертки (или аналогичного инструмента) переведите
стопорные лепестки в верхнее положение (см. выше). По завершении
разблокировки каждого из штифтов, слегка вытяните систему из монтажной
коробки, чтобы убедиться в возможности демонтажа системы.
3
Вытяните систему из приборной панели до конца.
<ЯПОНСКИЕ АВТОМОБИЛИ>
Винты (М5х8)
(прилагаются)
Монтажная рамка
Ваш аппарат
Передняя рамка
55
