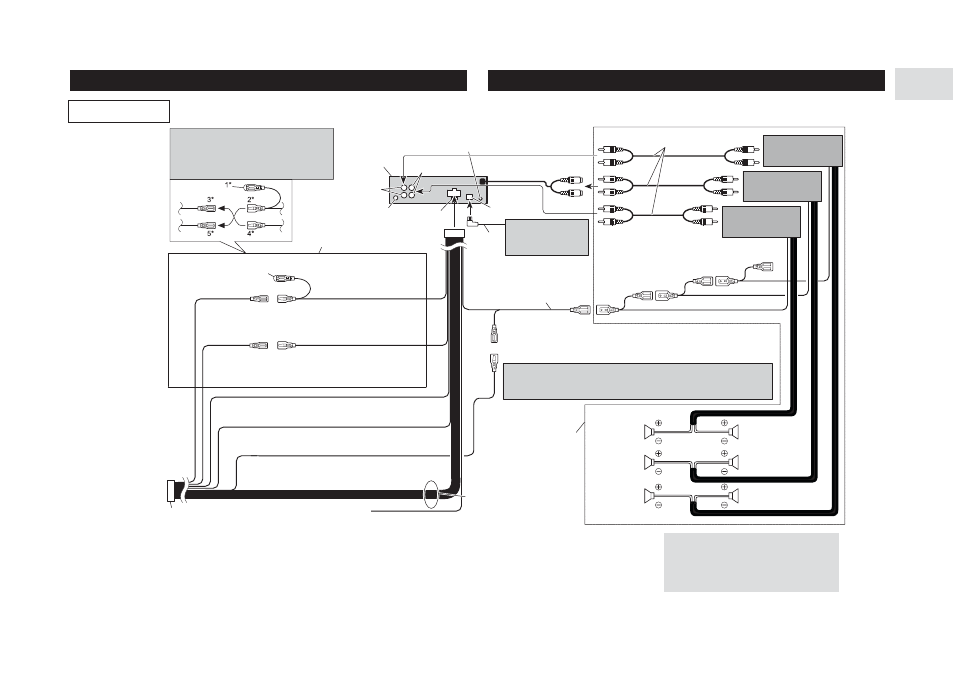

6 Подключение аппарата
Цвет проводов данного изделия
соответствует новому стандарту
Примечание
В зависимости от типа транспортного средства функ
ции проводов 3* и 5* могут быть разными. В этом
случае обязательно соединяйте 2* с 5* и 4* с 3*.
Антенное гнездо
Соедините провода одинакового
цвета друг с другом
Выход на сабвуфер или выход
без предыскажений сигнала
Данное изделие
Выход на передние
громкоговорители
Разъем для проводного дистанционного управления
Пожалуйста, смотрите инструкцию к устройству проводного
дистанционного управлению (продается отдельно).
Выход на задние громкогово
рители (16 см)
Вход шины
«IP BUS»
(Синий)
Многодисковый проигры
ватель компакт дисков
(продается отдельно)
Кабель
шины
IP BUS
Плавкий пре
дохранитель
Соединительные кабели со штекерами «RCA»
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Дистанционное управление системой
Сине/белый
К разъемам системного дистанционного управ
ления усилителями мощности (максимальный
ток 300 мА, постоянное напряжение 12 В).
Сине/белый (7*)
К клемме реле управления приводом автоматической антенны
(максимальный ток 300 мА, постоянное напряжение 12 В).
Сине/белый (6*)
Расположение штыревых контактов разъема ISO зависит от типа транспортного средст
ва. Соедините 6* и 7*, когда штыревой контакт 5 относится к управлению антенной. В
других транспортных средствах никогда не соединяйте 6* и 7*
Выполните данные соеди
нения при применении до
полнительного усилителя Передний гром
коговоритель
Левый
Задний гром
коговоритель
Сабвуфер
Передний гром
коговоритель
Задний гром
коговоритель
Правый
Сабвуфер
Колпачок (1*)
Не снимайте колпачок, если
данный контакт не используется
Желтый (3*) Под
держка памяти (или
вспомогательные ус
тройства) Желтый (2*) К клемме, на которую всегда
поступает напряжение питания независимо
от положения ключа зажигания
Красный (5*) Вспо
могательные уст
ройства (или под
держка памяти) Красный (4*) К клемме, напряжение на ко
торой (12 В постоянного тока) зависит от
положения ключа зажигания «ON/OFF».
Оранжево/белый
К клемме выключателя освещения
Черный (заземление)
К металлическому корпусу транспортного средства
Разъем стандарта ISO
Примечание
В некоторых транспортных средствах разъем
стандарта ISO может быть разделен на два. В
этом случае обязательно подсоединяйтесь к
обоим разъемам.
Желто/черный
При использовании сотового теле
фона, то соедините данный провод
с проводом сотового телефона,
осуществляющим отключение зву
ка аудиосистемы. Если телефон не
подключается, оставьте данный
провод свободным.
Провода громкоговорителей
Белый
: передний левый (+)
Бело/черный : передний левый ( )
Серый : передний правый (+)
Серо/черный : передний правый ( )
Зеленый : задний левый (+)
Зелено/Черный : задний левый ( )
Фиолетовый : задний правый (+)
Фиолетово/Черный : задний правый ( )
Примечание
Произведите изменение заводских установок данного
устройства (подробности приведены в данной Инст
рукции по эксплуатации). Выход на сабвуфер данного
устройства является монофоническим.
