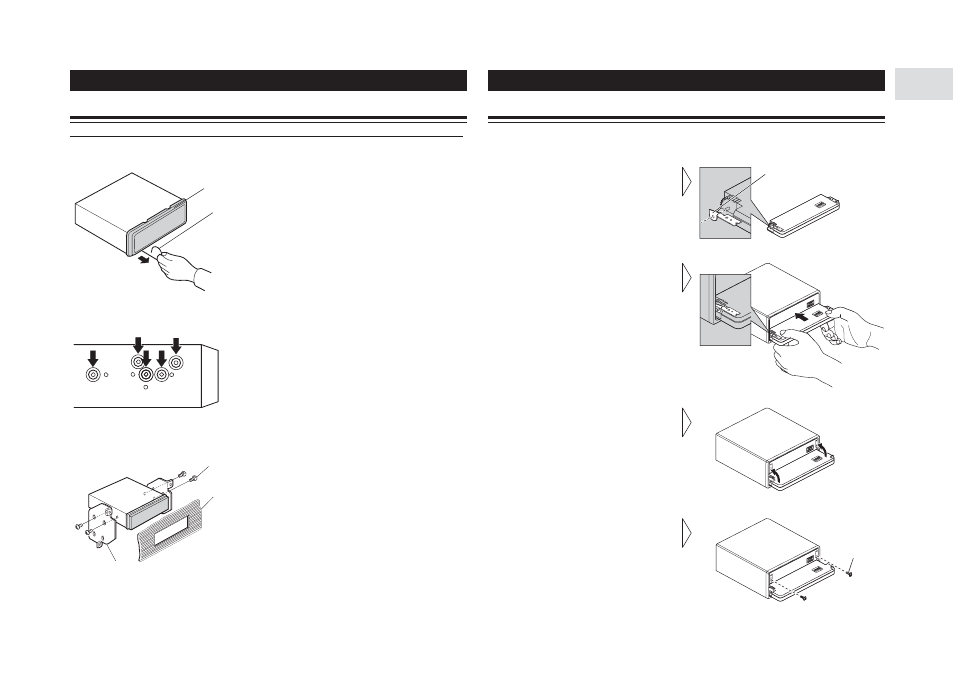

4 Установка аппарата
Задний монтажный узел стандарта DIN
Установка с использованием резьбовых отверстий на боковых стенках устройства
1. Снимите рамку.
2. Прикрепите аппарат к заводскому кронштейну для установки радиоприемника.
Рамка
Установите съемную шпильку в отверстие в нижней части рам
ки и снимите рамку, потянув за нее.
(При установке рамки, поверните ее сторону с выемкой вниз.)
Выберите положение, в котором совпадут крепежные отверстия
на кронштейне и устройстве, и заверните по 2 винта с каждой
стороны. В зависимости от формы крепежных отверстий на
кронштейне, используйте винты со скошенными головками
(5 х 8 мм) или с потайными головками (5 х 9 мм) .
Винт
Приборная панель или консоль
Фабричный радиомонтажный кронштейн
Прикрепление передней панели
Если Вы не пользуетесь съемной передней панелью, прикрепите переднюю панель к аппарату
при помощи прилагаемых крепежных винтов.
1. Прикрепите защелки к обеим
сторонам передней панели.
2. Приставьте переднюю панель к
аппарату.
3. Защелкните защелки в
вертикальном положении.
4. Прикрепите переднюю панель к
аппарату при помощи
крепежных винтов.
Защелка
Крепежный
винт
