9
Усилитель мощ-
ности (продается
отдельно)
Желтый с черным
Если Вы пользуетесь сотовым телефоном, то
соедините его с разъемом «Audio Mute»
[Подавление звука] сотового телефона. Если
сотовый телефон отсутствует, то данный
провод не используется.
Резистор
-
предохранитель
Голубой с белым
К контакту управления системой усилителя
мощности. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В)
Патрон плавкого
предохранителя
Дистанционное
управление системой
Задний
громкоговоритель
Задний
громкоговоритель
Голубой с
белым (6*)
Голубой с белым (7*)
К контакту управления реле автомобильной
антенны. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В.)
Данные соединения выполняются в
том случае, когда имеется самосто-
ятельный усилитель (продается
отдельно).
Положение контактов в разъеме ISO может отличаться
в зависимости от типа автомобиля. Выводы 6* и 7*
соединяются вместе, если контакт 5 предназначен
для управления антенной. В автомобилях других
типов выводы 6* и 7* соединять нельзя.
Подключение проводов с использованием двух-
штырьковых вилок разъема RCA (продаются отдельно)
28

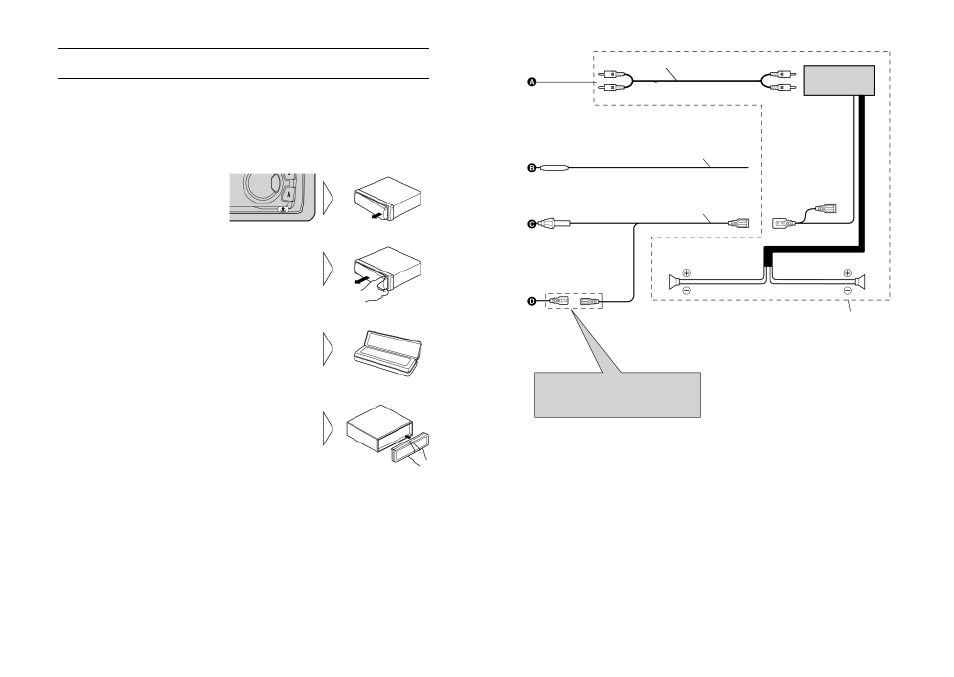

Снятие и установка передней панели
Защита от воров
Передняя панель с органами управления устройством может сниматься для защиты от
возможной попытки выкрасть изделие.
Отсоединение передней панели
1. Нажмите кнопку замка
передней панели.
2. Для того, чтобы снять
переднюю панель, потя-
ните ее на себя, захватив
у правого края.
Не сжимайте ее слишком сильно и
не уроните.
3. Храните и переносите
снятую переднюю панель
в специальном футляре.
Установка передней
панели на место
l Вставьте переднюю панель
на место до упора.
Меры предосторожности:
l
Никогда не прилагайте излишнюю силу и не сжимайте сильно дисплей при
снятии и установке передней панели.
l
Предохраняйте переднюю панель от сильных ударов.
l
Не держите переднюю панель под прямыми солнечными лучами и в местах с
высокой температурой.
