8

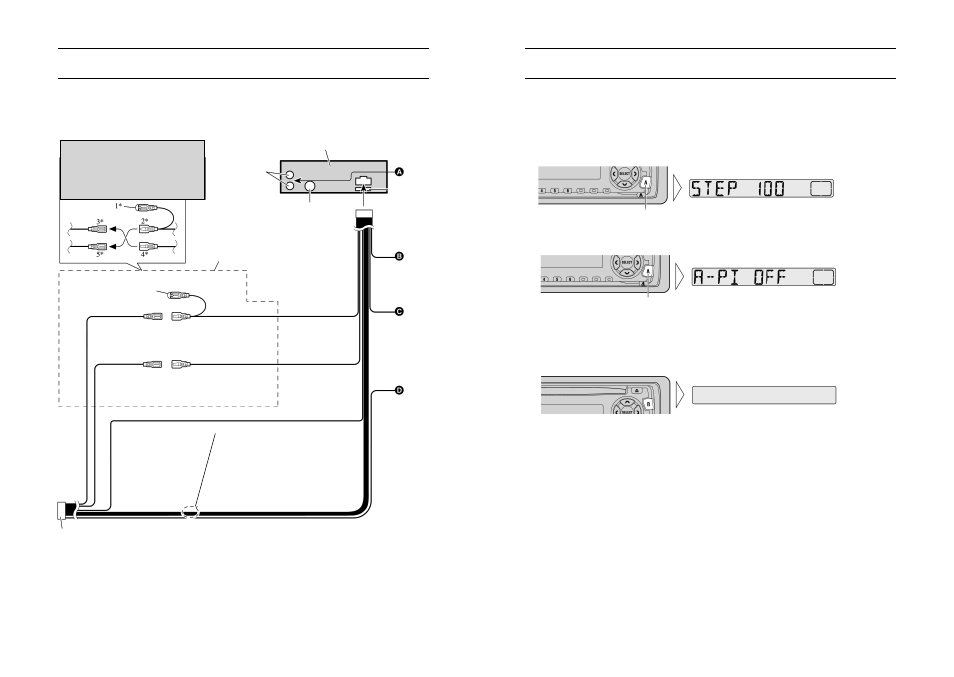

Схема проводных соединений
Основной способ подключения
Примечание:
В зависимости от типа автомобиля,
назначения выводов 3* и 5* могут быть
различными. В этом случае следите за
тем, чтобы выводы соединялись
следующим образом: 2* с 5*, а 4* с 3*.
Данное изделие
Выходы на
задней панели
Антенный вход
Соедините между собой
провода одного цвета
Колпачок (1*)
Если этот вывод не
используется, то не
снимайте колпачок.
Желтый (3*)
Резервный (или к кон-
такту замка зажигания
«вспомогательные при-
боры»)
Желтый (2*)
К контакту, всегда находя-
щемуся под напряжением,
независимо от положения
ключа зажигания.
Красный (5*)
К контакту замка за-
жигания «вспомо-
гательные приборы»
(или резервный)
Красный (4*)
К электрическому выводу, управ-
ляемому ключом зажигания (12
В постоянного тока) в положе-
ниях «вкл» или «выкл».
Предохра-
нитель
Провода подключения
громкоговорителей
Белый: передний левый (+)
Белый с черным: передний левый (-)
Серый: передний правый (+)
Серый с черным: передний правый (-)
Зеленый: задний левый (+)
Зеленый с черным: задний левый (-)
Фиолетовый: задний правый (+)
Фиолетовый с черным: задний правый (-)
Черный (масса)
К металлическим деталям
корпуса автомобиля
Примечание:
На некоторых автомобилях разъем ISO разделен на две части. В таком случае
подключите обе части разъема.
Разъем ISO
29
Начальная настройка
Вход в меню начальной настройки
Данное меню позволяет выполнить начальные настройки данного изделия.
1. Выключите прослушиваемый источник.
2. Войдите в меню начальной настройки.
Удержите в нажатом состоянии
в течение 2 секунд
При каждом нажатии этой кнопки
происходит переключение режима.
3. Выберите нужный режим.
4. Выполните настройки в выбранном режиме.
5. Отключите меню начальной настройки.
Примечание:
l
Выйти из меню начальной настройки можно также нажав и удержав в нажатом
состоянии в течение 2 секунд кнопку «AUDIO» [Звук].
Функции меню начальной настройки
Изменение шага настройки частот УКВ диапазона
(«FM-STEP»)
Обычно шаг настройки в УКВ диапазоне в режиме автоматического поиска составляет
50 кГц. Если включен режим «AF» [Поиск альтернативных частот] или «TA» [Сообщения
о дорожном движении], то шаг настройки составляет 100 кГц.
Однако в некоторых случаях предпочтительнее установить шаг настройки в режиме
«AF» также равным 50 кГц.
