Название и ф

ункции элемент

ов инт

ерфейса

013

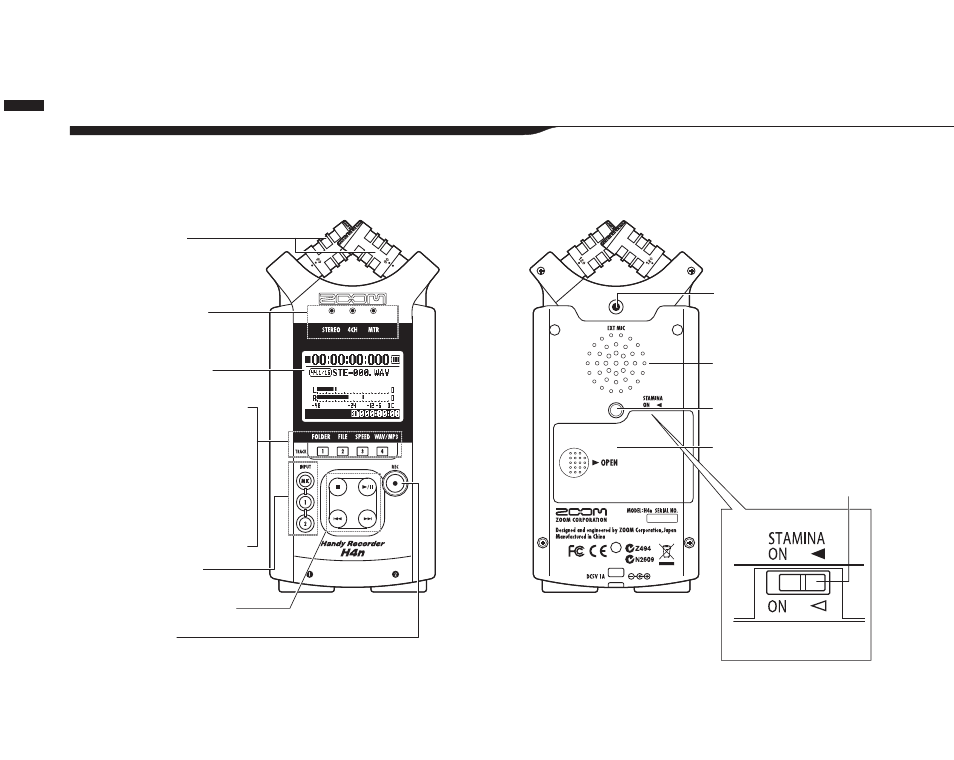

2-1 Название и функции элементов интерфейса

90 / 120°
Стерео-микрофон типа XY
(встроенный)

Черно-белый
дисплей

Кнопка [REC]

Индикатор
[STEREO/4CH/MTR]

[INPUT]: Кнопки
выбора входов [MIC] [1], [2]

Кнопки перемещения курсора

[Лицевая панель]

[Задняя панель]

Отверстие с резьбой для крепежного
адаптера (позволяет закрепить H4n на
микрофонной стойке)

Крышка отсека
батарей

Встроенный динамик

• Обозначения кнопок для
режима [STEREO/4CH]
[1] [<FOLDER>] Папка
[2] [<FILE>] Файл
[3] [<SPEED>]режим *[

STEREO]

[4]

[<WAV/MP3>]

* режим [STEREO/4CH]

• Для режима MTR
Кнопки

дорожек

TRACK [1], [2], [3], [4]

Входное гнездо для отдельного
стерео-микрофона

Переключатель
режима [STAMINA]
