9

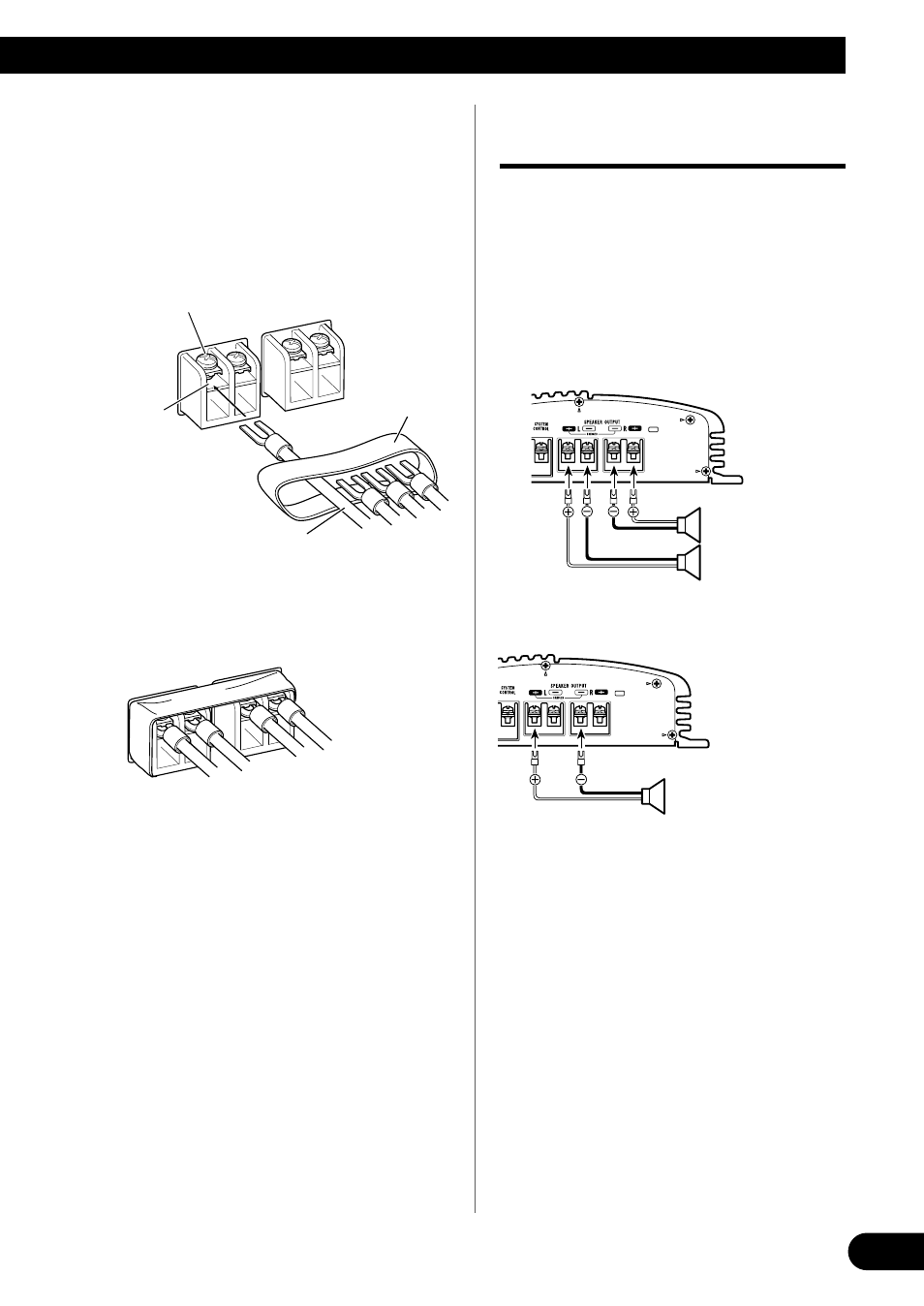

3. Подключите провода громкогово-
рителей к разъемам выхода
громкоговорителей.
• Подключите провода громкоговорителей,
пропустив их через крышку разъема.
• Надежно закрепите провода при помощи
винтовых разъемов.
Винтовой разъем
Разъем
громкого-
ворителя
Крышка
разъема
Провод громкоговорителя
4. Нажмите на крышку разъема.
Подключение проводки гром-
коговорителей
Режим вывода громкоговорителя может
быть двухканальным (стерео) или одно-
канальным (моно). Подключайте провода
громкоговорителей в зависимости от ре-
жима, в соответствии с приведенными
ниже схемами.
Двухканальный режим (стерео)
(Правый)
Громкоговоритель
(Левый)
Одноканальный режим (моно)
Громкоговоритель (Моно)
