Схема подключения – Инструкция по эксплуатации Pioneer GM-X962
Страница 7
7
Разъем громкоговорителя.
Обратитесь к разделу "Подклю-
чение проводки громкоговорите-
лей" для получения инструкций
по подключению громкоговори-
телей.
Провод дистанционного управления системой (продается отдельно)
Подключите охватываемый разъем этого провода к разъему дистанционного уп-
равления автомобильной стереосистемы (SYSTEM REMOTE CONTROL). Охва-
тывающий разъем может быть подключен к разъему управления автономной ан-
тенны. Если автомобильная стереосистема не имеет разъема дистанционного уп-
равления, подключите охватываемый разъем к разъему питания через переклю-
чатель зажигания.

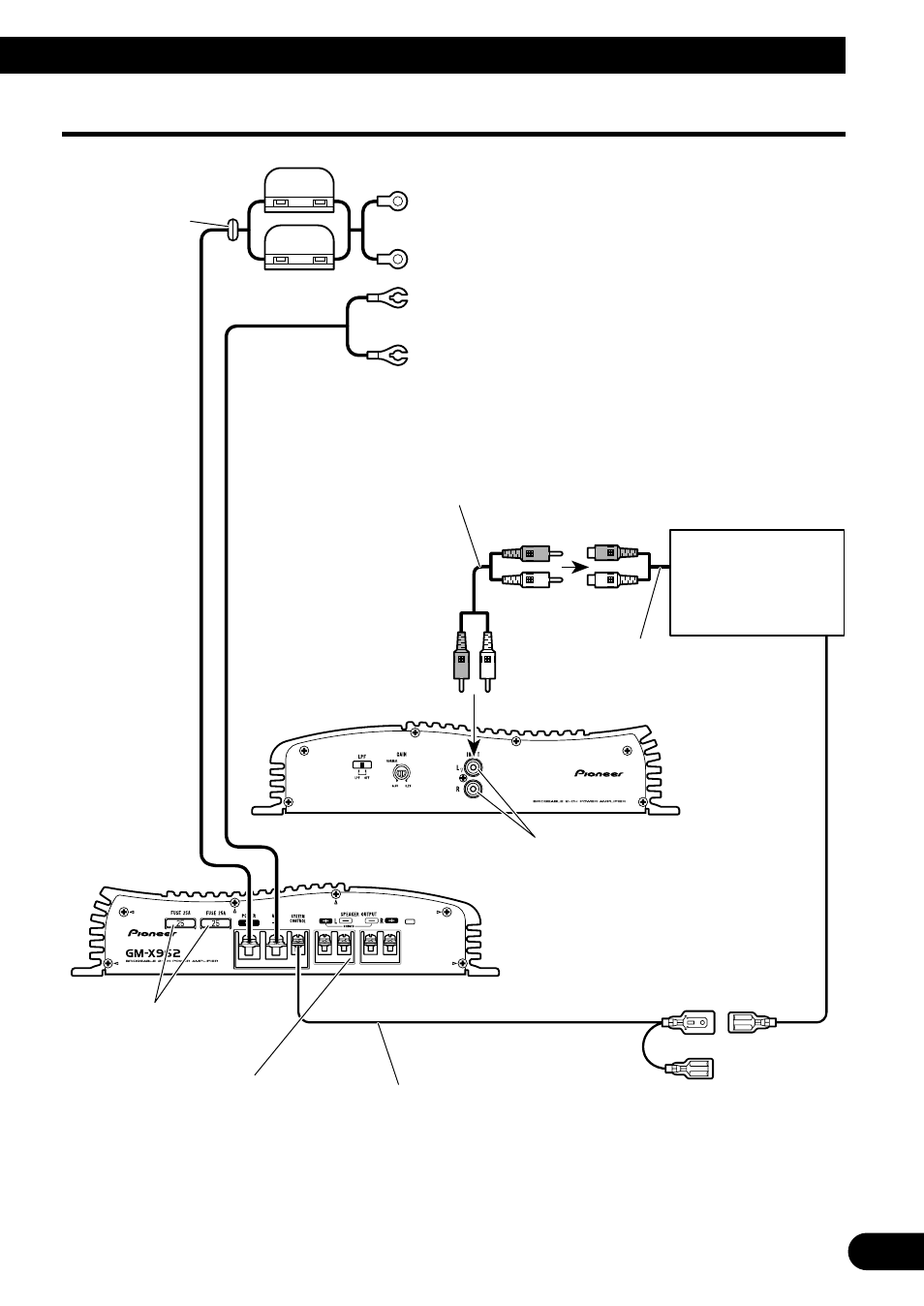

Схема подключения
Предохранитель (30 А)
Изоляционная втулка
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD-223) (продает-
ся отдельно)
После завершения всех подключений усилителя, подключите
разъем аккумулятора на усилителе к положительному (+) разъе-
му аккумулятора.
Провод заземления (черный) (RD-223)
(продается отдельно)
Подключите к металлическому кузову или шасси.
Соединительные провода с контактными штекерами
RCA (продаются отдельно).
Автомобильная стерео-
система с гнездами вы-
хода RCA
Передняя часть
Внешний выход
Гнездо входа RCA
Задняя часть
Предохранитель (25 А) х 2
