Инструкция по эксплуатации Alpine MRD-M1005 RU
Страница 6
Меры предосторожности при подключении проводов
В случае использования 3-жильного провода питания для упрощения процедуры подсоединения воспользуйтесь
входящими в комплект поставки винтами с шестигранной головкой и шестигранным гаечным ключом.
Для корректного выполнения процедуры подключения ознакомьтесь с приведенной ниже информацией.
Если вы не уверены в том, как правильно выполнять то или иное подключение, обратитесь за помощью
к вашему дилеру.
1.
Проверьте калибр провода.
ПРИМЕЧАНИЯ:
•
Калибр провода (провод питания, провод заземления).
Для данного подключения рекомендуется использовать провода калибра 21мм
2
-8мм
2
.
•
Если калибр используемого провода неизвестен, обратитесь за помощью к вашему дилеру.
2.
Удалите 7-10 мм изоляции с концов проводов (Рис.7).
ПРИМЕЧАНИЯ:
•
Если длина оголенного провода будет слишком мала, то возможно ненадежное подключение, которое
может привести к сбоям в работе или искажению звука.
•
С другой стороны, если длина оголенного провода будет слишком большой, возможно возникновение
короткого замыкания электрической системы.
3.
Открутите винт, ввернутый в терминал. Вставьте оголенный конец провода в терминал. Закрутите винт
с шестигранной головкой и затяните его с помощью прилагаемого шестигранного гаечного ключа (Рис.8).
Перед выполнением данного подключения используйте изолирующую трубку для изоляции
торчащих из терминала оголенных проводов.
ПРИМЕЧАНИЯ:
•
Используйте только входящие в комплект болты с шестигранной головкой.
•
По причинам безопасности подключение к аккумулятору выполняйте в последнюю очередь.
•
Для предотвращения отсоединения проводов или падения аппарата не перемещайте аппарат, держась
за провода.
6

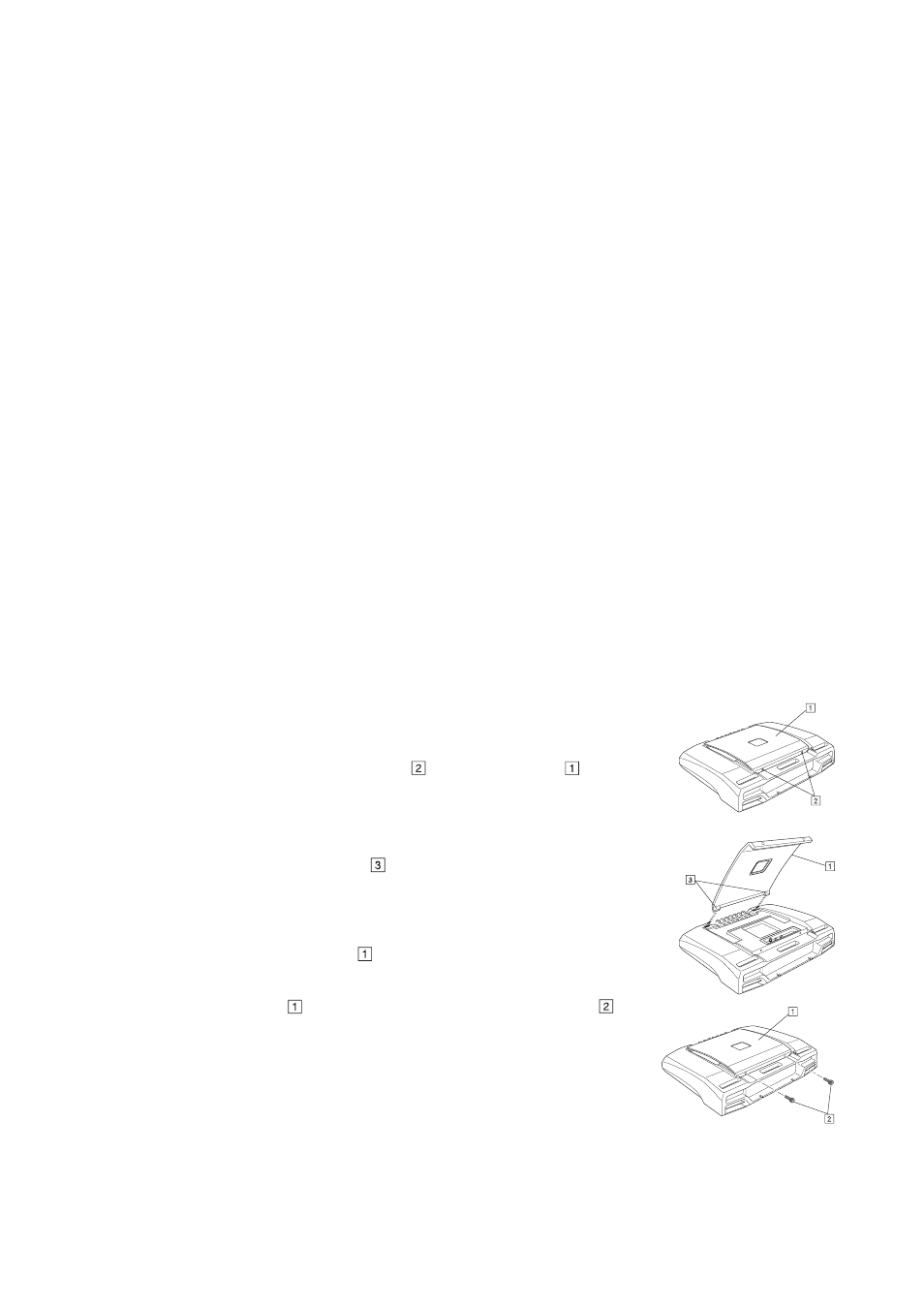

1.
Снятие дверцы.
1)
С помощью входящего в комплект поставки шестигранного ключа (М3)
открутите два шестигранных болта , крепящих дверцу .
2)
Снимите дверцу, аккуратно приподняв ее.
2.
Монтаж дверцы.
1)
Совместите два выступа на дверце с соответствующими
углублениями на корпусе усилителя.
2)
Аккуратно опустите дверцу .
3)
Закрепите дверцу с помощью двух шестигранных болтов .
СНЯТИЕ И МОНТАЖ ВЕРХНЕЙ ДВЕРЦЫ
•
Под верхней дверцей расположены настроечные переключатели и кнопки.
•
При выполнении операций по настройке системы снимите верхнюю дверцу. По завершении настройки
необходимо вернуть дверцу в ее исходное положение.
•
Процедура снятия и монтажа дверцы описана ниже.
Рис. 9
Рис. 10
Рис. 11
* Крепко затяните болты так, чтобы они не ослабли в результате
вибраций во время движения автомобиля.
ПРИМЕЧАНИЯ:
•
Обязательно закрепите дверцу. Незакрепленная дверца может
стать причиной сбоев в работе.
•
В случае использования аппарата с открытой дверцей гарантийные
обязательства аннулируются.
