Ðèñ. 3
Q
При закручивании болта, фиксирующего кабель питания в терминале,
избегайте контакта инструмента с поверхностью усилителя.
Подсоединение к
аккумуляторной батарее
ИНСТАЛЛЯЦИЯ
Вследствие высокой выходной мощности усилителя MRD-M1005/MRD-M605 во время его эксплуатации
выделяется значительное количество тепла. По этой причине усилитель следует устанавливать в месте,
обеспечивающем свободную циркуляцию воздуха, например, в багажнике. Для получения информации об
альтернативных местах установки усилителя обратитесь к вашему авторизированному дилеру фирмы Alpine.
1.
Используя усилитель в качестве шаблона, отметьте четыре точки для крепления винтов.
2.
Убедитесь в отсутствии каких-либо предметов под поверхностью, которые могут быть повреждены
во время сверления отверстий.
3.
Просверлите четыре отверстия для винтов.
4.
Расположите усилитель MRD-M1005/MRD-M605 поверх просверленных отверстий и закрепите его с
помощью четырех винтов-саморезов.
ПРИМЕЧАНИЕ:
Для надежного подключения заземляющего провода используйте винт, заранее установленный на
металлической части автомобиля (обозначен (
)). Убедитесь в надежности заземления путем проверки
электропроводности на минусовой (-) клемме аккумулятора. К этой же самой точке заземления подключите,
по возможности, все остальное оборудование. Это позволить избежать появления шумов.
1
Винты-саморезы (М4 х 20)
2
Заземляющий провод
3
Шасси
4
Отверстия

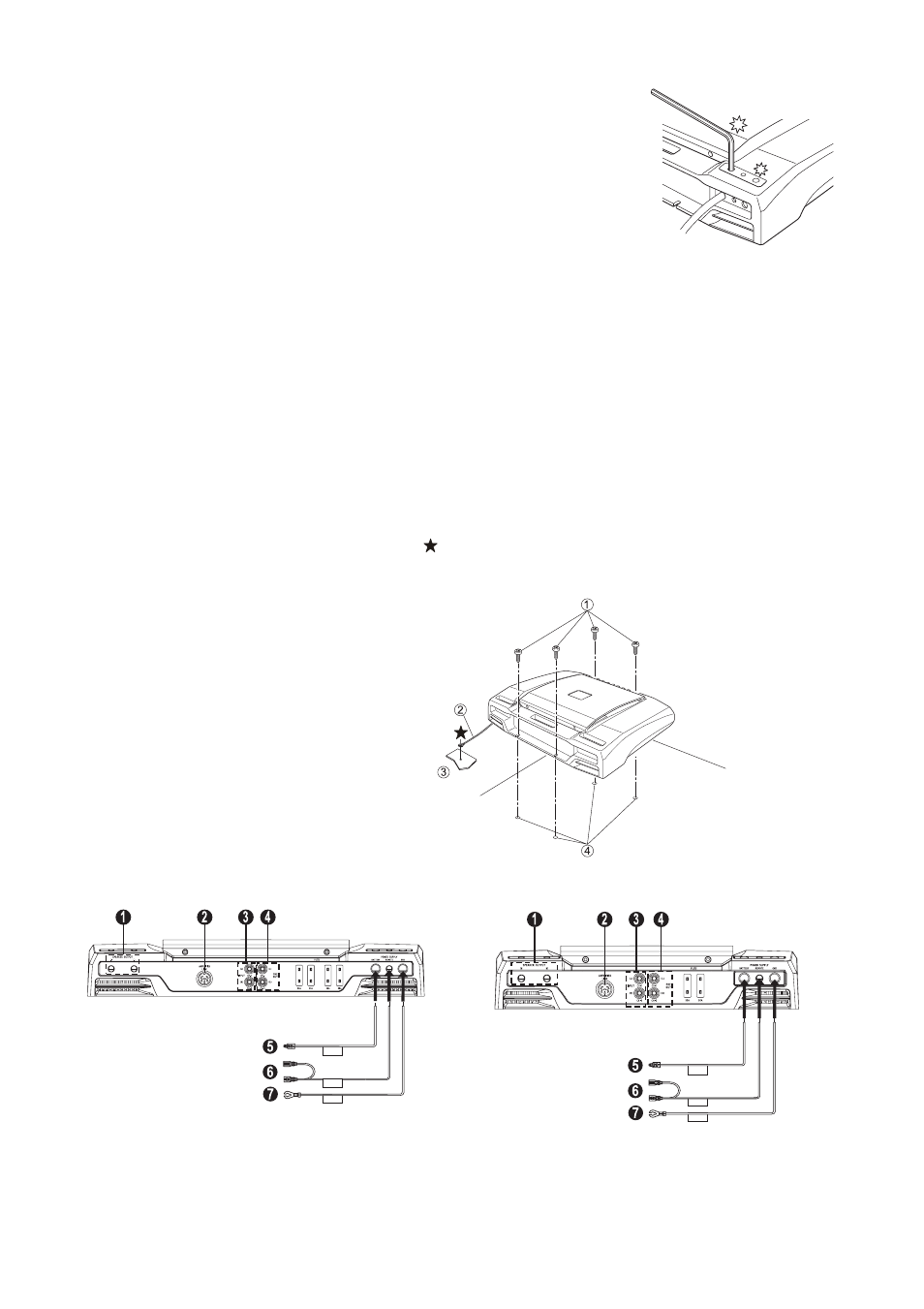

Рис. 4
MRD-M1005 MRD-M605
ПОДСОЕДИНЕНИЯ
Перед выполнением подключений убедитесь в том, что питание всех аудиокомпонентов отключено.
Подключите желтый провод питания усилителя напрямую к плюсовому (+) контакту аккумулятора
автомобиля. Не подключайте данный провод к блоку предохранителей.
Рис. 5
Рис. 6
