Подключение
8 9

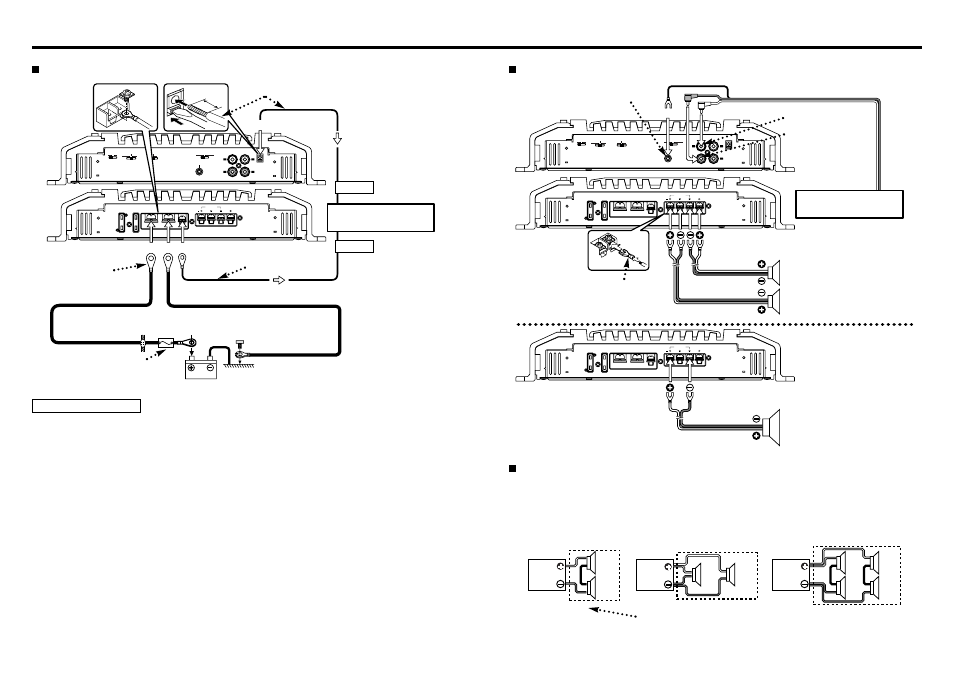

Подключение провода подачи питания
30 30
LEFT
BRIDGED SPEAKER
OUTPUT RIGHT
POWER IN
P.CON BATT. GND FUSE(30Ax2)
ON OFF
INFRASONIC FILTER
LPF OFF HPF
B.M.S.
+12dB OFF REMOTE
OPERATION
MONO(L ch) STEREO
GND
LINE OUT EXT.AMP.CONT. LINE IN
L
R
L
R
P.CONT. @ # $
(
EXT.CONT.
30 30
LEFT
BRIDGED SPEAKER
OUTPUT RIGHT
POWER IN
P.CON BATT. GND FUSE(30Ax2)
30 30
LEFT
BRIDGED SPEAKER
OUTPUT RIGHT
POWER IN
P.CON BATT. GND FUSE(30Ax2)
ON OFF
INFRASONIC FILTER
LPF OFF HPF
B.M.S.
+12dB OFF REMOTE
OPERATION
MONO(L ch) STEREO
GND
LINE OUT EXT.AMP.CONT. LINE IN
L
R
L
R
%
%
& ^
Сечение провода подключения
- Если сплошной провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
- Если многожильный провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
11 мм
Клемма подключения*
Провод аккумулятора*
Защитный предохранитель*
Аккумулятор
Провод заземления*
Удлинительный провод*
* Принадлежности, которые могут быть приобретены в магазине.
Провод управления внешним уси-
лителем (розовый/черный)
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
(синий/белый)
2 ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызванное коротким замыканием проводов, подключайте предох-
ранитель или прерыватель вблизи положительной (+) клеммы аккумулятора.
Электропроводка
- Подключайте провод непосредственно к аккумулятору. Если провод будет подключен к жгуту проводов
автомобиля, это может привести к перегоранию предохранителей.
- Если во время работы двигателя в акустических системах прослушиваются шумы, подключите линейный
фильтр защиты от шума (приобретается дополнительно) к каждому проводу аккумулятора.
- Не допускайте непосредственного контакта провода с краем металлической пластины, когда используются
гроверы.
- Подключайте провод заземления к металлической части шасси автомобиля, которая действует как
электрический проводник на отрицательную (-) клемму аккумулятора. Не включайте питание, если не
подсоединен провод заземления.
- Устанавливайте защитный предохранитель в сетевой кабель вблизи аккумулятора. Защитный предохра-
нитель должен быть рассчитан на ток, аналогичный току усилителя, или немного больше.
- В качестве провода питания и заземления используйте огнестойкий провод, рассчитанный на ток больше
тока предохранителя. (Используйте провод сечением 8 кв.мм (AWG8) или более).
- Если Вы планируете использовать более одного усилителя мощности, используйте провод подачи питания
и защитный предохранитель, рассчитанные на ток больше, чем общий максимальный ток потребления каждого
усилителя.
Гнездо управления внешним усилителем EXT.AMP.CONT (19)
1. Снимите с кончика провода около 11 мм изоляции.
2. Нажав на кнопку снятия блокировки с помощью отвертки, вставьте провод.
Подключение кабеля типа RCA
Контакт заземления кабеля типа RCA
* Принадлежности, которые могут быть приобретены в магазине.
Вход левого канала
Вход правого канала
Кабель типа RCA*
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Клемма подключения*
Правая АС
Левая АС
(Стереофоническое подключение)
(Мостовое подключение)
Акустическая система, подклю-
ченная по мостовой схеме
Выбор акустических систем
- Номинальная входная мощность акустических систем, которые Вы хотите подключить, должна быть больше
максимальной выходной мощности (в Вт) усилителя. Использование акустических систем, рассчитанных на
меньшую мощность, может привести к повреждению усилителя.
- Сопротивление акустических систем, которые будут подключены к усилителю, должно быть 2 Ом и более
(для стереофонического подключения, SUB-усилитель) или 4 Ом и более (для мостового подключения). Если
будет использоваться более одной пары акустических систем, подсчитайте суммарное сопротивление
акустических систем и подключите подходящие акустические системы к усилителю.
4 Ω 4 Ω
2 Ω
8 Ω 8 Ω
2 Ω
4 Ω
4 Ω
4 Ω
4 Ω
4 Ω
Суммарное сопротивление
